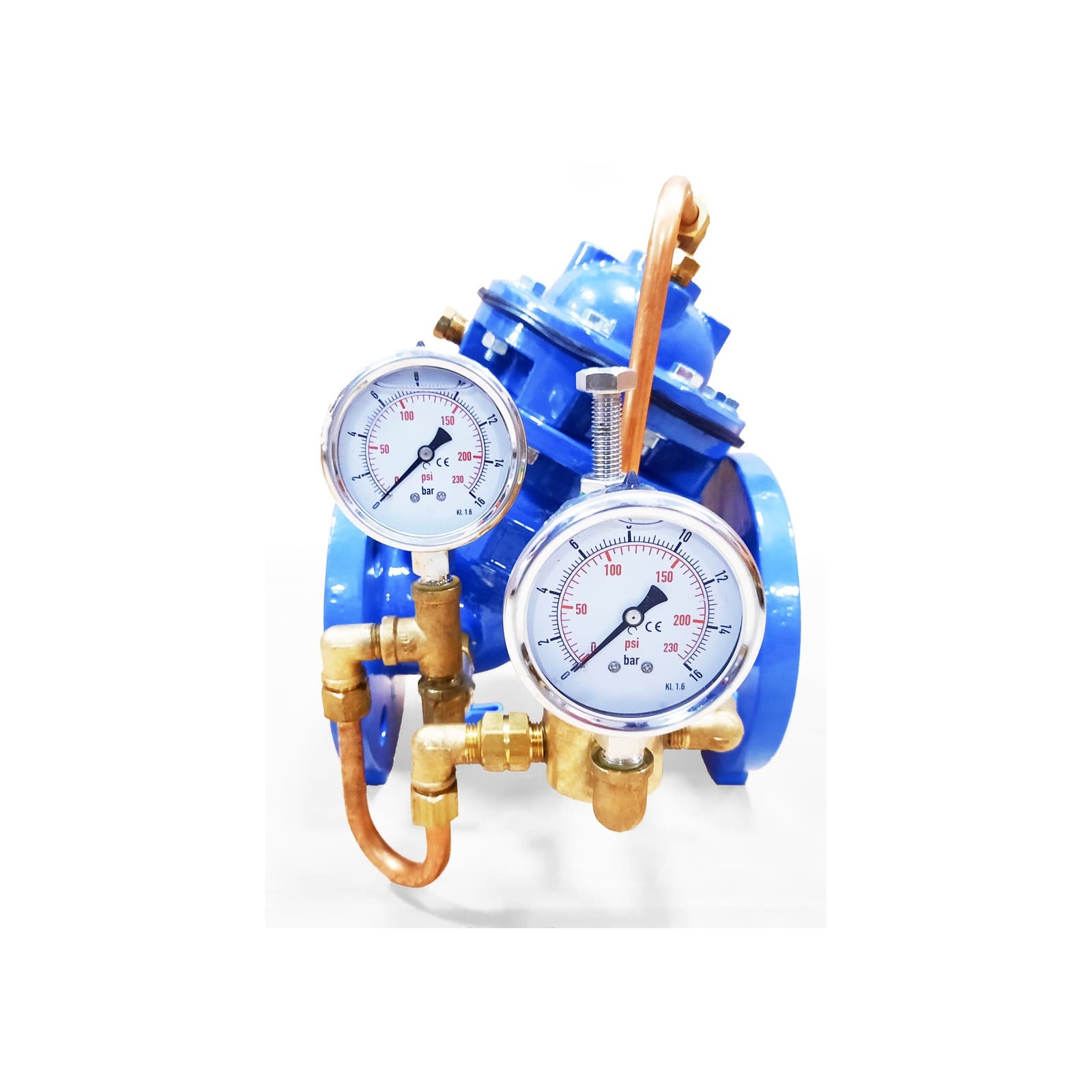

Кавитация — это режим, при котором локальное давление жидкости падает до уровня образования паровых полостей, а затем пузырьки схлопываются при восстановлении давления. Для регулирующего клапана риск связан не с одним DN, а с сочетанием давления до и после, расхода, температуры, свойств среды и конструкции. Эта статья даёт порядок сбора данных, но намеренно не выдает финальный выбор или допустимый перепад.
Почему одного перепада недостаточно
Одинаковый перепад при разных температурах и давлениях может давать разный запас до кавитации. Дополнительно меняются скорость в проходе, режим открытия, расход и поведение трубопровода за клапаном. Поэтому число из примера нельзя переносить на другую модель, а запись «устойчив к кавитации» в карточке не заменяет паспортные пределы и расчёт для объекта.
Что наблюдают на действующей установке
Необычный шум, вибрация или нестабильность давления после изменения режима.
Следы эрозии, повреждения корпуса или запорного элемента при осмотре после остановки.
Несоответствие фактического расхода и давления расчётным сценариям.
Повторяемое ухудшение режима при приближении к одному и тому же сочетанию расхода и перепада.
Эти признаки неспецифичны: похожие проявления могут быть вызваны воздухом, пульсациями насоса, загрязнением фильтра, гидроударом или ошибкой измерения. Диагноз по одному шуму не ставят.
Какие данные передать инженеру
Давление до и после клапана в минимальном, рабочем и максимальном режимах.
Расход, температура и состав жидкости, включая наличие примесей.
DN, PN, фактическое исполнение, направление потока и схему обвязки.
Показания манометров, историю вибрации/шума и изменения после настройки.
Паспорт, характеристику клапана и сведения о фильтре управляющего контура.
В каталоге можно сопоставить отдельные исполнения АРК-Д-101 и АРК-М-101, но карточки не содержат универсального критерия, по которому разрешено автоматически принять режим без инженерного sign-off.
Что делать при большом перепаде
До подтверждения расчёта не следует компенсировать неопределённость выбором изделия с большим DN или произвольным запасом. Инженер может рассмотреть изменение схемы, разделение перепада, другой режим управления или специальное исполнение, если это предусмотрено документацией. Конкретное решение зависит от объекта и не выводится из этой статьи.
В текущем материале нет допустимого числа Δp и нет итогового артикула: такие данные должны быть подтверждены по паспорту и расчёту конкретной системы.
Безопасный следующий шаг
Предварительное значение Kv можно проверить для воды в калькуляторе рабочей точки, но при риске кавитации результат не является решением. Передайте исходные данные через запрос менеджеру и инженеру и приложите схему с давлениями и расходами.
Разделяйте признаки и причину
Шум или вибрация после регулировки — повод зафиксировать режим, а не доказательство кавитации. Сначала сверяют показания манометров, расход, положение регулирующего элемента и состояние фильтра. Затем исключают воздух в трубопроводе, гидроудар, пульсации насоса, загрязнение прохода и неисправность измерительного прибора. Только после этого можно обсуждать кавитационный режим с ответственным специалистом.
При осмотре после остановки обращают внимание на повторяемые следы эрозии и изменение поведения при тех же давлениях и расходах. Одного внешнего признака недостаточно: повреждение может быть связано с абразивными частицами или другой причиной. Фотографии, дата, режим и показания до/после помогают связать наблюдение с конкретным участком системы.
Какие меры обсуждают после расчёта
Изменение рабочей точки или последовательности открытия, если это допускает автоматика и проект.
Разделение большого перепада между несколькими ступенями, если это предусмотрено схемой.
Проверка другого исполнения клапана, обвязки или направления потока по документации производителя.
Корректировка фильтрации, измерений и защиты от гидроудара после отдельной диагностики.
Ограничение режима до момента, когда ответственная сторона подтвердит безопасные параметры.
Перечень выше описывает направления проверки, а не универсальные инструкции: подходящий вариант зависит от давления насыщения, температуры, геометрии, времени пребывания и характеристик конкретного оборудования. В карточках АРК-Д-101 и АРК-М-101 следует смотреть только опубликованные для исполнения значения; отсутствующие пределы нельзя заменить предположением.
Минимальный лист наблюдений
Дата, режим и состав работающих ветвей.
Давление до и после клапана, температура и расход с единицами.
Положение регулирующего элемента и состояние фильтра.
Описание шума/вибрации, фото и время появления.
Артикул, паспорт и предыдущие изменения настройки.
Такой лист не является диагностическим заключением, но делает инженерный запрос проверяемым. Финальный подбор в этой публикации отсутствует намеренно: без полного расчёта и паспортных ограничений он мог бы создать ложное чувство безопасности.
