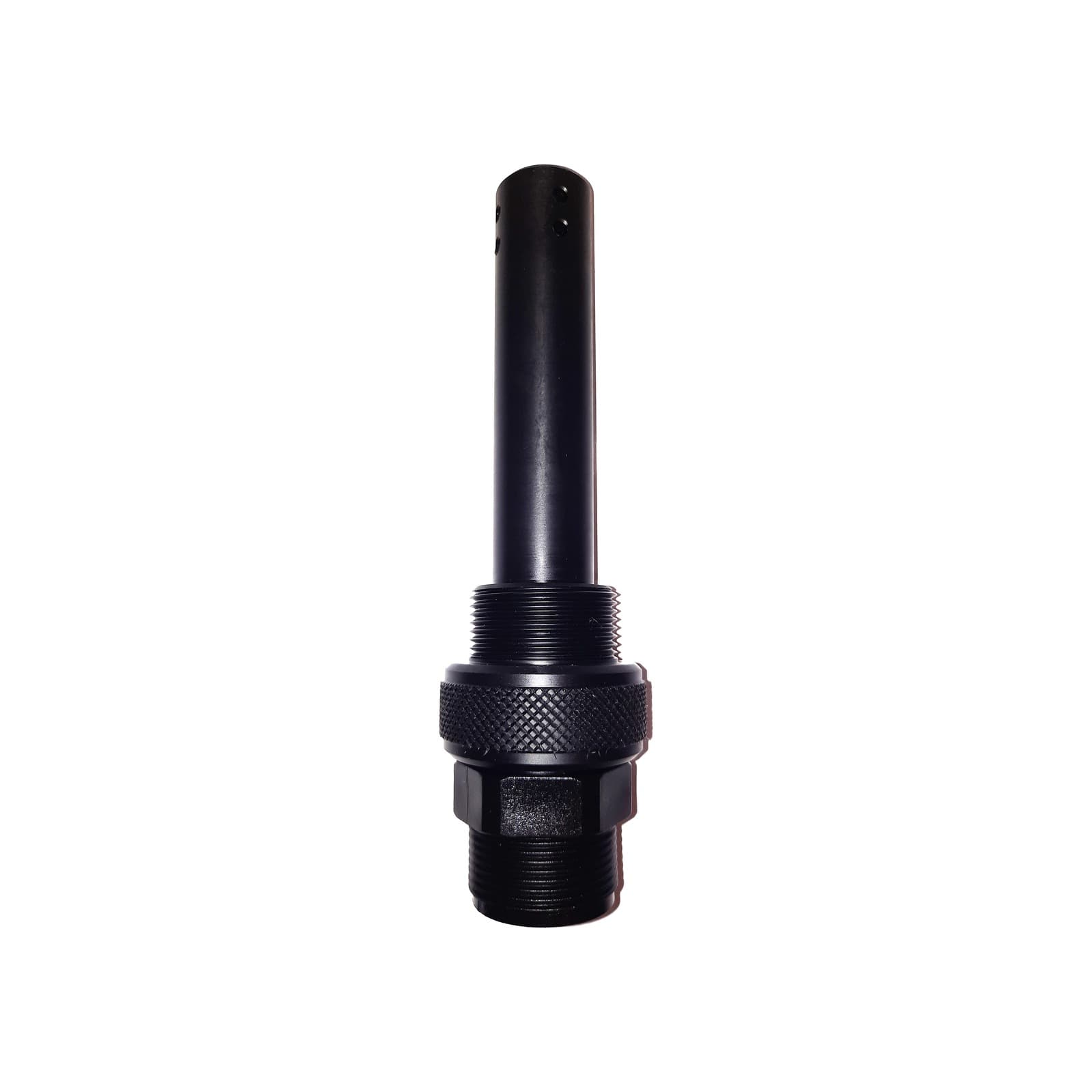

Клапан впрыска (форсунка) устанавливают в линии подачи дозируемой жидкости в точке, указанной схемой узла. В карточках ГИДРОАРМ для таких изделий опубликованы тип, резьбовое присоединение, давление открытия, максимальная производительность, габариты и масса. При выборе нужно сопоставить эти поля с насосом, трубопроводом и фактической средой.
Поля, от которых зависит выбор
Размер и тип резьбы: в каталоге есть исполнения 1 1/4" и 3/4".
Давление открытия: в опубликованных карточках указано 0,1 или 0,5 бар в зависимости от модели.
Максимальная производительность клапана: это отдельное поле изделия, а не требуемая подача насоса.
Материал проточной части и рабочая среда: химическую совместимость подтверждают по конкретному составу.
Длина, диаметр и масса: нужны для размещения и соединения в узле.
Четыре опубликованных исполнения
В текущей категории указаны следующие значения: КВ-ETON-1 1/4 — до 1000 л/ч и 0,1 бар; КВ-1 1/4 — до 1200 л/ч и 0,1 бар; КВ-3/4 — до 500 л/ч и 0,5 бар; КВ-A-01-3/4 — до 450 л/ч и 0,5 бар. Во всех четырёх карточках указано резьбовое присоединение; материал и комплектность читают у конкретного SKU, не перенося их на соседнюю модель.
Где клапан находится в схеме
В узле дозирования клапан располагается на линии впрыска между напорной частью насоса и точкой ввода. Реальная схема может включать запорные элементы, трубку, фильтр, обратное давление и требования к промывке. Поэтому статья не задаёт универсальное направление монтажа и не заменяет паспорт насоса и клапана.
Алгоритм проверки
Снимите с насоса расход, давление, резьбовой размер и рекомендуемый комплект.
Сопоставьте резьбу клапана с трубопроводом и местом установки.
Проверьте давление открытия и фактическое противодавление в точке впрыска.
Сравните максимальную производительность клапана с рабочим диапазоном насоса.
Подтвердите материалы с составом, концентрацией и температурой среды.
Зафиксируйте точный артикул и документы в спецификации.
Как читать давление открытия
Давление открытия — характеристика клапана, при которой он начинает открываться по своей конструкции. Это не то же самое, что рабочее давление насоса или давление в точке ввода. В текущих карточках для клапанов 1 1/4" указано 0,1 бар, а для двух исполнений 3/4" — 0,5 бар. Перед заказом проверяют, как это значение сочетается с фактическим противодавлением и режимом дозирования.
Максимальная производительность 450, 500, 1000 или 1200 л/ч также не является требуемым расходом узла. Она помогает отсеять очевидно малое исполнение, но не определяет точность дозирования, потери давления и химическую стойкость. Рабочий диапазон насоса и характеристику клапана сопоставляют в одной таблице с одинаковыми единицами.
Пуск и осмотр узла
До пуска проверьте резьбовые соединения, уплотнения и направление потока по паспорту.
Заполните линию по предусмотренной процедуре, не допуская сухого хода или разлива реагента.
Наблюдайте за противодавлением, герметичностью и стабильностью впрыска на нескольких режимах.
После остановки промойте или законсервируйте узел только способом, который допускает документация среды и оборудования.
Зафиксируйте фактический артикул, уставку и обнаруженные отклонения.
Если клапан должен работать с КАС, ЖКУ или химическим продуктом, сохраните на проверку его материал, концентрацию, температуру и время контакта. Одного совпадения резьбы недостаточно. Для выбора насоса и комплекта можно перейти к категории дозирующих насосов и передать схему через заявку.
Рекомендуемый товар в описании насоса — только повод проверить комплект. Он не подтверждает проектную совместимость без резьбы, давления и материалов.
Связанные насосы собраны в категориях для удобрений и поршневые. При неизвестной точке впрыска отправьте схему и исходные данные через запрос на подбор.
