Сокращения ГР, ГМ, ГЦ и ГЗ обозначают разные пожарные соединительные головки. В каталоге ГИДРОАРМ рукавные головки ГР описаны как элементы для пожарного рукава и перехода к другим головкам или стволу; муфтовые ГМ имеют внутреннюю резьбу; цапковые ГЦ — наружную; головка-заглушка ГЗ закрывает соответствующее соединение. Это описание типов, а не готовая схема совместимости любой арматуры.
Типы в текущем каталоге

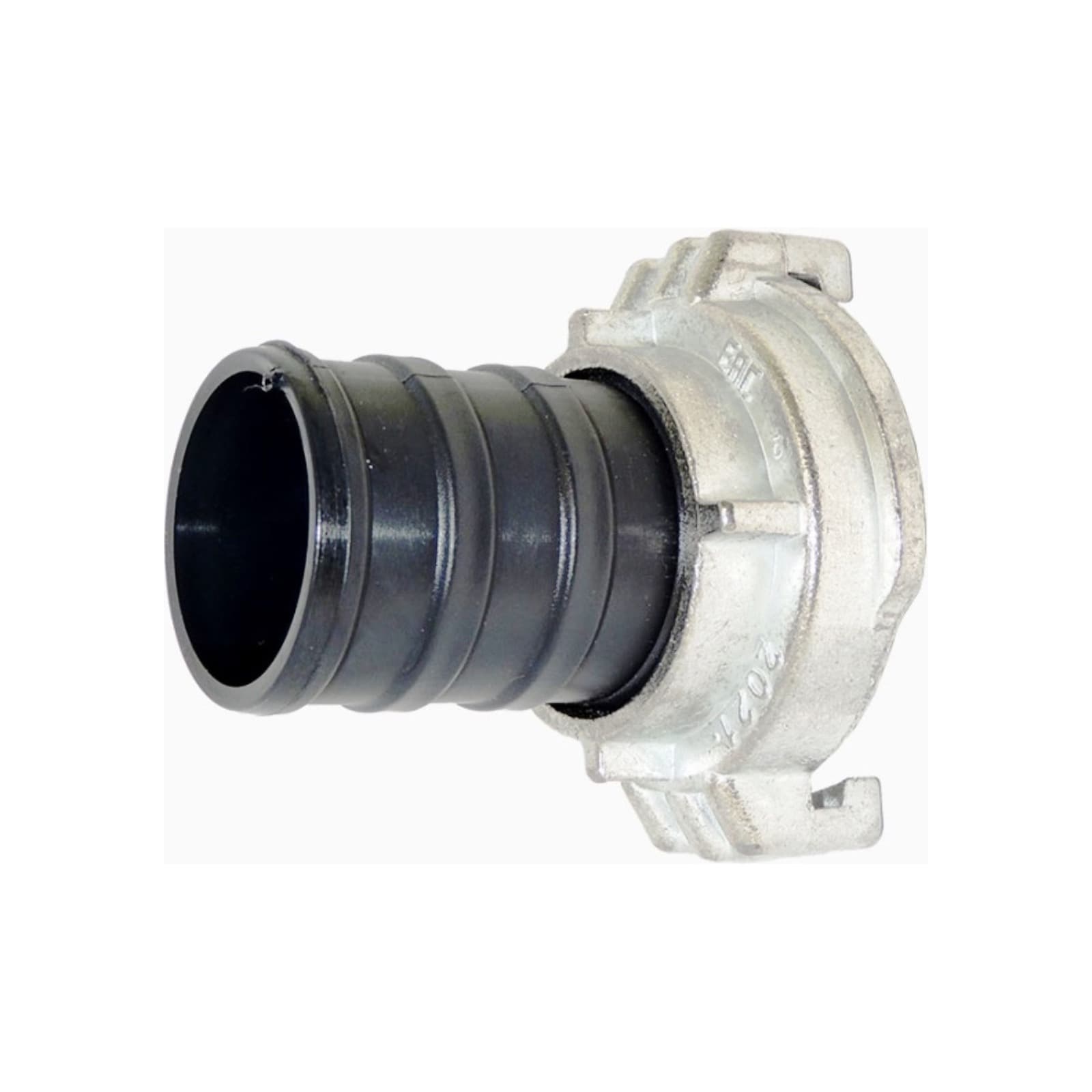

ГР — рукавная головка. В карточках есть исполнения 50, 65/70 и 80 мм.
ГМ — муфтовая головка с внутренней резьбой; в карточках приведены размеры 50, 65 и 80 мм.
ГЦ — цапковая напорная головка с наружной резьбой; в каталоге опубликованы размеры 50 и 65/70 мм.
ГЗ — заглушка; в текущей карточке опубликовано исполнение 50 мм.
Для перечисленных пожарных головок в описаниях указано давление PN1,6 МПа, но точный размер, резьбу и момент смыкания читают в карточке SKU. Например, ГР-50 и ГМ-50 имеют разные типы присоединения, поэтому их обозначения нельзя менять местами.
Как проверить совместимость пары
Определите, что должно соединяться: рукав, арматура, ствол, машина или заглушка.
Сверьте условный размер в миллиметрах и, если указано, в дюймах.
Проверьте тип интерфейса: рукавный, внутренний или наружный резьбовой.
Сопоставьте PN, класс точности, момент смыкания и климатическое исполнение.
Зафиксируйте две точные карточки и паспорт перед заказом комплекта.
Чего нельзя вывести из сокращения
Одинаковое число 50 или 65 не гарантирует соединение: у головок может отличаться функция, профиль резьбы, способ крепления к рукаву и ответная деталь. В карточках также встречаются обозначения 65(70), поэтому округление или замена размера без сверки создаёт риск ошибки.
Переходите к хабу пожарных головок и соседним категориям ГМ, ГЦ и ГЗ. Если ответное соединение неизвестно, приложите его фото или чертёж к запросу комплекта.
Примеры чтения пары
Если к рукаву требуется присоединить элемент с внутренней резьбой, в схеме сначала ищут рукавную ГР и муфтовую ГМ одного условного размера, а затем сверяют конкретный профиль и размер резьбы. Если на арматуре уже есть наружная резьба, цапковая ГЦ может быть частью пары, но решение принимают только после проверки ответной муфты. Заглушка ГЗ выполняет иную роль и не должна подставляться вместо соединительной головки.
Карточки ГР-50, ГМ-50 и ГЦ-50 показывают одинаковое число 50 в обозначении, но описывают разные интерфейсы. В карточках также встречается размер 65(70), поэтому в спецификации оставляют именно форму, указанную в выбранной позиции. Если проект использует дюймы, сверяют и миллиметровое значение, и резьбовую запись.
Приёмка соединительных элементов
Сверьте маркировку и SKU каждой головки с заявкой.
Проверьте геометрию, резьбу/соединительную поверхность и отсутствие повреждений.
Сопоставьте PN, класс точности, момент смыкания и климатическое исполнение с документом.
Не затягивайте пару, если она соединяется с перекосом или требует несоответствующего инструмента.
Зафиксируйте, к какому рукаву, стволу или арматуре относится каждая позиция.
Для комплекта пожарного оборудования важна не только отдельная цена, но и однозначность пары. Если в каталоге нет нужного переходника или исходная головка неизвестна, отправьте фото, чертёж, размер и давление через форму запроса. Менеджер сможет проверить существующие категории и не подменять недостающий факт догадкой.
