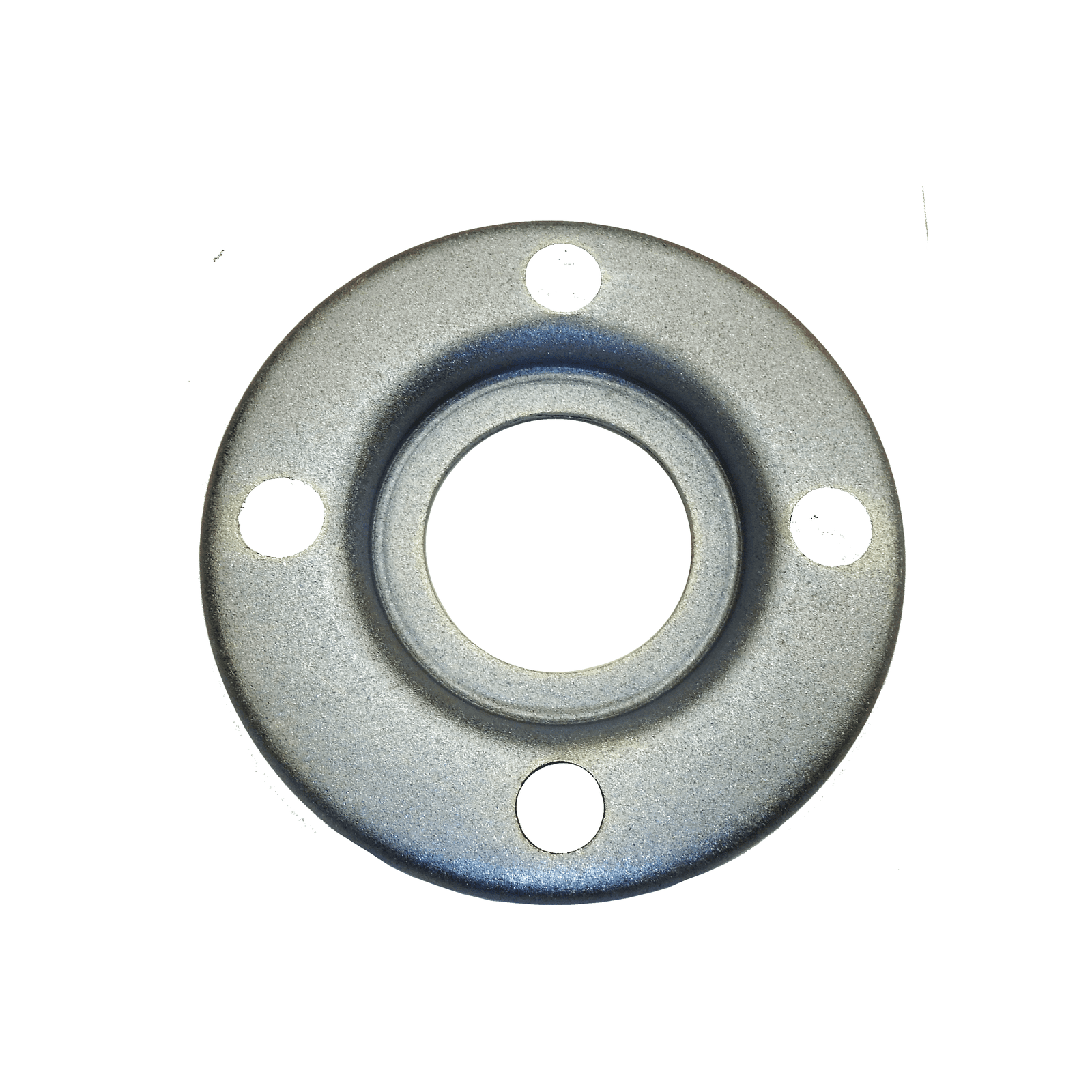

Пресс-фланец в опубликованных карточках ГИДРОАРМ — свободный фланец для присоединения трубопровода и арматуры. В описании указано, что он устанавливается через воротник (отбортовку). Смысл такой конструкции — дать фланцу возможность надеться на подготовленный конец трубы, после чего соединение стягивается болтами с ответным фланцем. Фактический способ монтажа, сварки и уплотнения определяют по проекту и нормативной документации.
Какие поля составляют выбор
DN трубопровода и внутренний диаметр конкретной позиции.
PN и соответствие ответной арматуре или фланцу.
Количество отверстий под болты и их расположение.
Материал, покрытие, рабочая среда и температура.
Стандарт присоединительных размеров, указанный в карточке.
У оцинкованных пресс-фланцев в карточках присутствуют сталь 3, вода, температура от +3 до +95 °C, PN16 и цинковое покрытие 9–12 мкм; конкретные DN, внутренние диаметры и число отверстий различаются. У нержавеющих фланцев AISI 304 используется отдельная категория и другой стандарт в карточках. Эти значения нельзя переносить между товарами без сверки.
Монтажная проверка до заказа
Снимите с проекта DN, PN, материал трубы и тип ответного фланца.
Сверьте внутренний диаметр и количество отверстий с выбранным SKU.
Проверьте место под воротник/отбортовку, уплотнение, болты и инструмент.
Убедитесь, что фланец не будет использоваться как опора для трубопровода и что напряжения от несоосности сняты.
Зафиксируйте артикул и стандарт в спецификации; паспорт и документ должны относиться к той же позиции.
Почему нужна таблица по SKU
Слово «Ду» в названии помогает найти диапазон, но не отменяет сверку характеристик. В каталоге встречаются разные внутренние диаметры и количество отверстий. Например, позиции Ду50 и Ду100 следует читать по своим карточкам, а не по обобщённому шаблону категории. Если размер в проекте и в названии расходится с полем характеристики, запросите уточнение до оплаты.
Документы и ограничения
Для поставки важны паспорт, стандарт размеров и сведения о материале/покрытии, если они доступны для выбранной позиции. Описание статьи не заменяет проект сварки, требования к прокладке и моменту затяжки. Для другой среды, температуры или давления совместимость покрытия и металла проверяют отдельно.
Перейдите в категорию оцинкованных фланцев или сравните её с нержавеющими фланцами. Если ответная деталь неизвестна, приложите чертёж в запросе на подбор.
Что проверить на узле соединения
До монтажа очищают торец трубы, проверяют геометрию отбортовки и отсутствие заусенцев, затем примеряют фланец и уплотнение без перекоса. Фланец должен свободно занимать рабочее положение и совпадать с отверстиями ответной детали. Если болты входят с усилием или труба тянет соединение в сторону, причину несоосности устраняют отдельно; затяжка не должна использоваться для принудительного выравнивания трубопровода.
Уплотнение, крепёж и момент затяжки выбирают по проекту, материалу и рабочему режиму. Каталог описывает саму деталь и её основные размеры, но не задаёт единую методику для всех труб и сред. После сборки проверяют герметичность на предусмотренном испытательном режиме и фиксируют фактическую пару фланцев в исполнительной документации.
Минимальная запись для спецификации
Тип: свободный пресс-фланец через воротник/отбортовку.
Точный SKU и наименование из карточки.
DN, PN, внутренний диаметр и число отверстий.
Материал и покрытие, если они указаны в карточке.
Стандарт присоединительных размеров и ответная деталь.
Среда, температура и требуемые документы.
Полезно приложить к заявке таблицу ответного фланца, чертёж отверстий и фотографию уже установленной трубы. Это особенно важно, когда название и поле характеристики содержат разные уточнения размера. В карточках Ду50 и Ду100 параметры следует перепроверить отдельно, не копируя значения из соседней строки.
Когда нужен другой тип детали
Если в проекте требуется резьбовой хвостовик, нержавеющее исполнение, глухая заглушка или другой способ присоединения, пресс-фланец не следует подменять близким по размеру товаром. Перейдите в раздел деталей трубопроводов и сравните подходящие подкатегории. Если нужная деталь не опубликована, запросите её отдельно — отсутствие строки в каталоге не является подтверждением отсутствия на складе.
