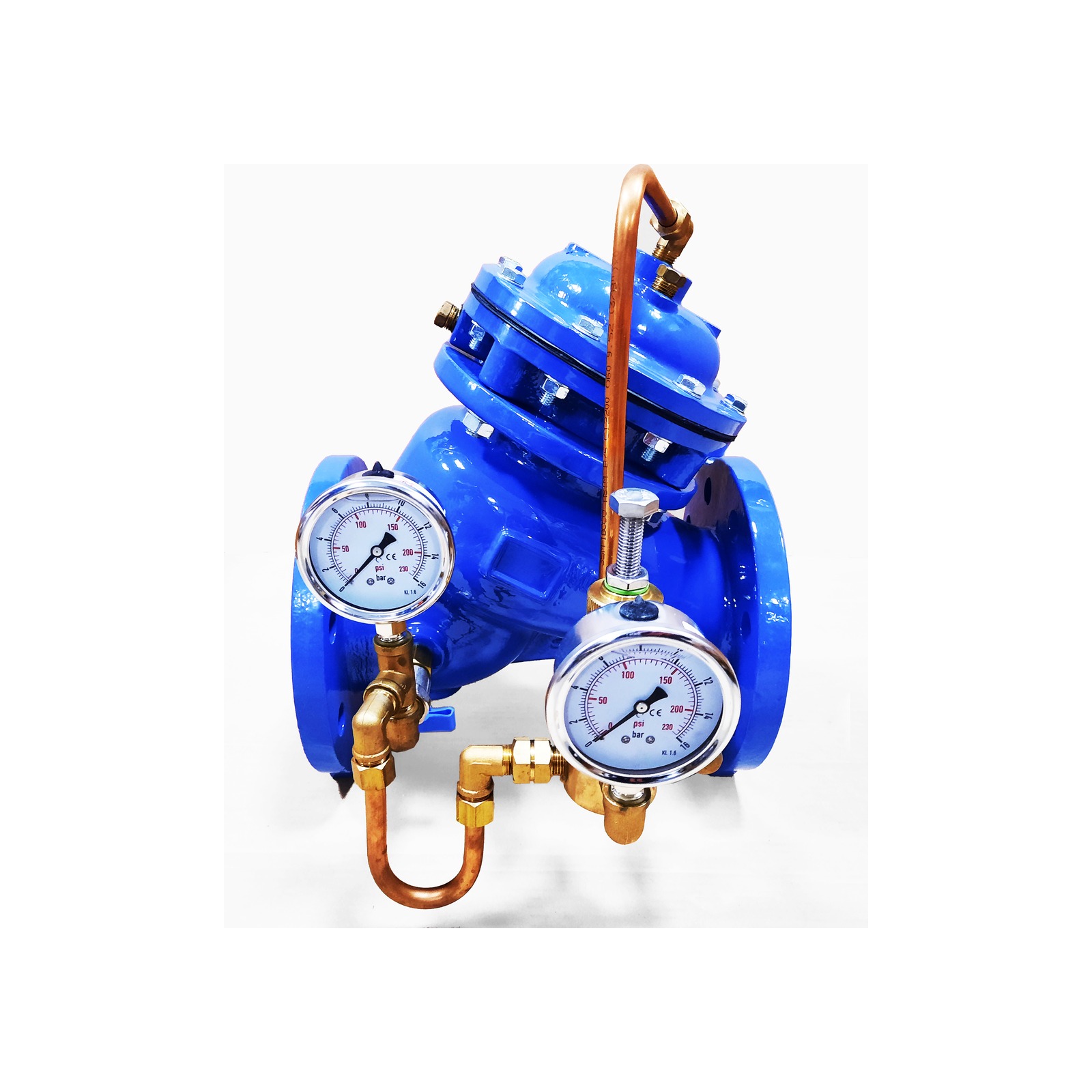

Регулирующий клапан «после себя» с пилотным управлением ГИДРОАРМ АРК-Д-101 Ду80 Ру16 арт.1020801602

Описание

Клапан снижает давление в системе «после себя» и поддерживает установленное значение не зависимо от колебаний давления на входе и изменений расхода. Запорный элемент дискового типа обеспечивает стабильное поддержание давления как при максимальных так и при минимальных расходах воды в системе.

Преимущества оборудования

• Автономная работа за счет давления среды без необходимости подключения внешних источников энергии.
• Наклонная форма корпуса (увеличивает пропускную способность клапана и уменьшает потери напора).
• Повышенная устойчивость к механическим примесям.
• Высокая устойчивость к кавитации.
• Плавная и точная регулировка.
• Надежность и долговечность.

Спецификация материалов

• Корпус и крышка клапана - высокопрочный чугун марки GGG50.
• Диафрагма клапана - неопрен.
• Шток - нержавеющая сталь.
• Пружина привода - нержавеющая сталь.
• Запорный диск - нержавеющая сталь.
• Уплотнение - NBR.
• Болты, шайбы, гайки - сталь оцинкованная
• Материал пилотного регулятора - латунь
• Материал командных (импульсных) трубок - медь.

Технические характеристики

• Диаметр клапана - Ду80
• Диапазон рабочего давления, Ру0,7 - 16 Бар
• Максимальный продолжительный расход - 100 м3/ч
• Коэффициент расхода (Kv) - 115 м3/ч
• Тип пилотного регулятора - 2х-ходовой
• Рабочая среда - вода чистая - питьевая / техническая
• Температура рабочей среды - от 5°С до 50°С
• Тип подсоединения - фланцевый (стандарт EN 1092/2)
• Тип запорного устройства - дисковый.
• Тип корпуса - наклонный (У-образный).
• Тип покрытия - эпоксидное порошковое (цвет - синий).
• Класс герметичности - А.
• Монтажное положение на трубопроводе - горизонтальное / вертикальное.
• Фильтр встроенный самопромывной сетчатый (на входе в управляющий контур).
• Шаровые краны - 2 шт. (на входе и выходе).
• Манометр виброустойчивый глицериновый - 2 шт. (на входе и выходе).
• Габаритные размеры изделия (без учета обвязки): 270мм.(д)х170мм.(ш)х324мм.(в)
• Вес оборудования (без упаковки) - 26кг.
• Упаковка - коробка 35х42х40(в)см.
• Вес оборудования с учетом упаковки - 27,4кг.

Комплект поставки

• Регулирующий клапан «после себя» с пилотным управлением ГИДРОАРМ АРК-Д-101 Ду80 Ру16 - 1 шт.
• Паспорт с инструкцией по эксплуатации, настройке оборудования.
• Декларация о соответствии ТР ТС 010/2011.
