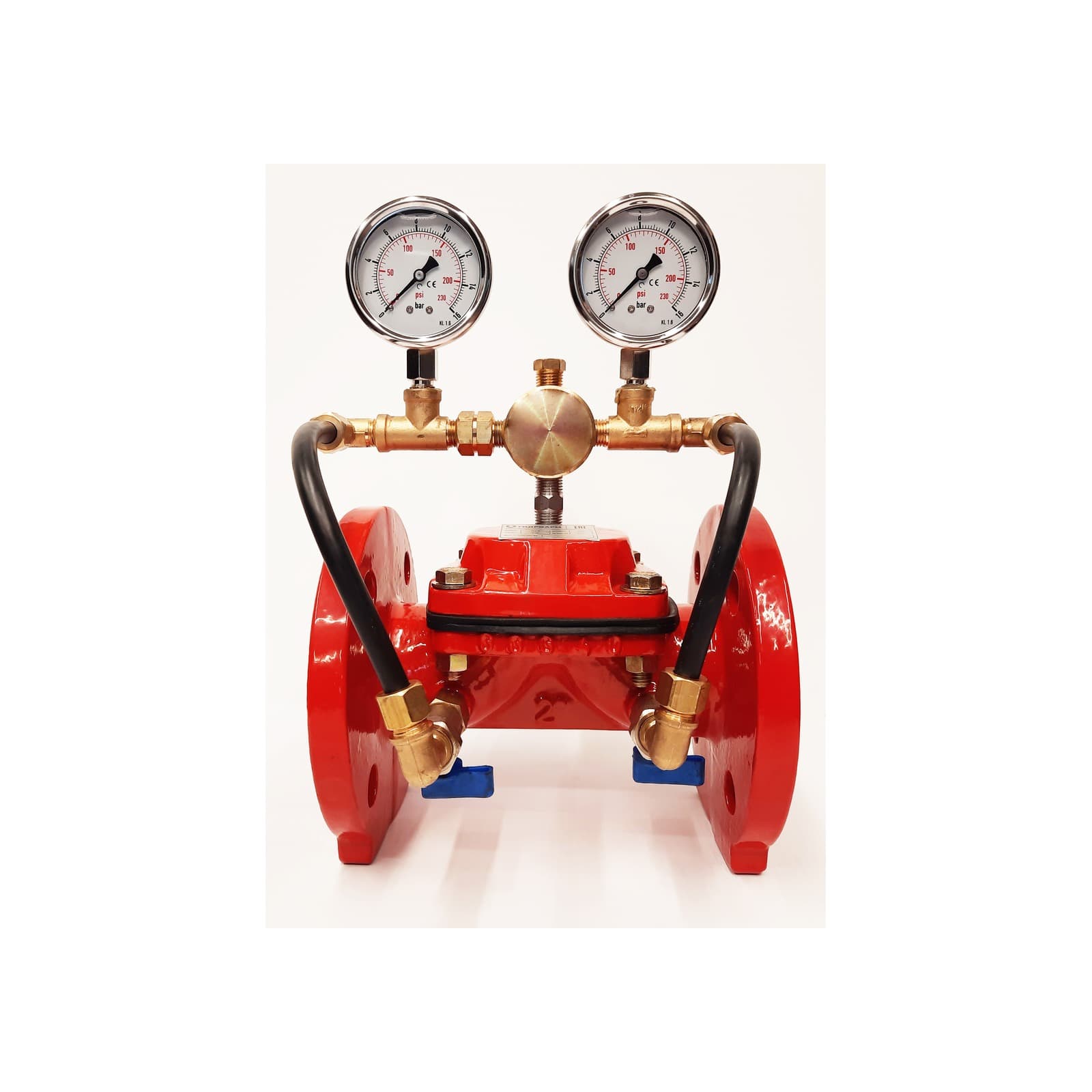

Регулятор давления «до себя» и регулятор «после себя» решают разные задачи относительно точки измерения. «До себя» обычно поддерживает давление на входной стороне, а «после себя» — на выходной. Это общая инженерная терминология, а не обещание конкретного исполнения: в каталоге ГИДРОАРМ опубликованы карточки регуляторов «после себя», поэтому заменять функцию без проверки проекта нельзя.
Как читать обозначение функции
В схеме «после себя» клапан изменяет проходное сечение по давлению downstream и стремится удерживать заданное значение после корпуса при изменении входного давления и расхода. Для такого режима важны место отбора импульса, диапазон настройки и наличие постоянного протока, если это прямо указано в карточке. Название «до себя» не следует приписывать модели только потому, что она также является регулирующим клапаном.
В текущем разделе можно перейти к серии АРК-М-101 и серии АРК-Д-101. Страницы серий нужны для сравнения исполнений, а карточка SKU — для конкретного DN, PN, Kv, материала, габаритов и комплекта поставки.
Совпадение DN не доказывает совпадение функции. Сначала фиксируют задачу и рабочую точку, затем проверяют конкретное исполнение и документ.
Какие исходные данные собрать
Функция участка: какое давление нужно поддерживать и с какой стороны клапана оно измеряется.
Минимальный, рабочий и максимальный расход в каждом существенном режиме.
Минимальное и максимальное давление до клапана, требуемое давление после него и допустимый перепад.
DN, PN, фланцевый стандарт, направление потока и монтажное положение.
Рабочая среда, температура, механические примеси, материалы и требования к фильтрации.
Доступ для манометров, импульсных линий, фильтра, настройки и последующего обслуживания.
Что видно в карточках АРК
В карточках серии АРК-М-101 опубликованы исполнения Ду50, Ду100 и Ду150, а в серии АРК-Д-101 — исполнения для разных условных проходов. Приведённые там Kv, диапазон давления, температура, присоединение и комплектация относятся к конкретному артикулу. Например, карточки АРК-М-101 Ду50 и АРК-Д-101 Ду50 не следует считать взаимозаменяемыми без сопоставления всех параметров.
Проверка перед заявкой
Опишите функцию словами и отметьте точку, в которой требуется поддержание давления.
Сверьте рабочую точку с Kv и диапазоном конкретной карточки, не подставляя данные соседнего DN.
Проверьте среду, температуру, материалы, фланцы и монтажные размеры.
Откройте паспорт и зафиксируйте артикул вместе с комплектностью.
Если есть переменный расход, большой перепад или сомнение в функции, передайте исходные данные инженеру через форму заявки.
Для предварительной проверки воды можно использовать калькулятор Kv, но его результат не заменяет гидравлический расчёт. Если требуется функция «до себя», другой тип среды или нестандартный режим, передайте задачу на инженерную проверку.
Ограничения
Общие определения в статье не являются инструкцией по настройке и не подтверждают допустимость конкретного монтажа. Окончательный выбор выполняют по проекту, паспорту выбранной модели и фактическим режимам объекта.
Как не перепутать функцию при чтении схемы
На схеме полезно подписать стрелку потока, точку измерения и требуемую уставку. Если давление контролируется до корпуса, это ещё не делает установленное изделие регулятором «до себя»: нужно посмотреть, где находится управляющий импульс и какую функцию допускает паспорт. Аналогично, надпись «после себя» не означает, что клапан можно ставить в любой ветви без проверки минимального расхода и обвязки.
При сопоставлении АРК-М-101 и АРК-Д-101 полезно отдельно выписать тип запорного элемента, диапазон давления, Kv, среду, температуру и фланцевый стандарт. Поля из одной строки нельзя использовать как типовой паспорт всей серии.
Когда подбор нужно остановить
В заявке не указана сторона, на которой нужно поддерживать давление.
Есть только DN без расходов и давлений по режимам.
Среда отличается от опубликованной в карточке или неизвестна её температура.
Нет места для фильтра, манометров, импульсных линий или безопасного обслуживания.
В проекте требуется функция, которой нет в описании конкретного исполнения.
В каждом из этих случаев безопаснее сохранить исходные данные и запросить уточнение, чем подставить ближайшую модель по названию. Менеджеру пригодятся схема, артикул или предполагаемый DN, расход, давления, температура и требования к документам. Так запрос можно проверить по конкретным карточкам, а не по общему тексту категории.
