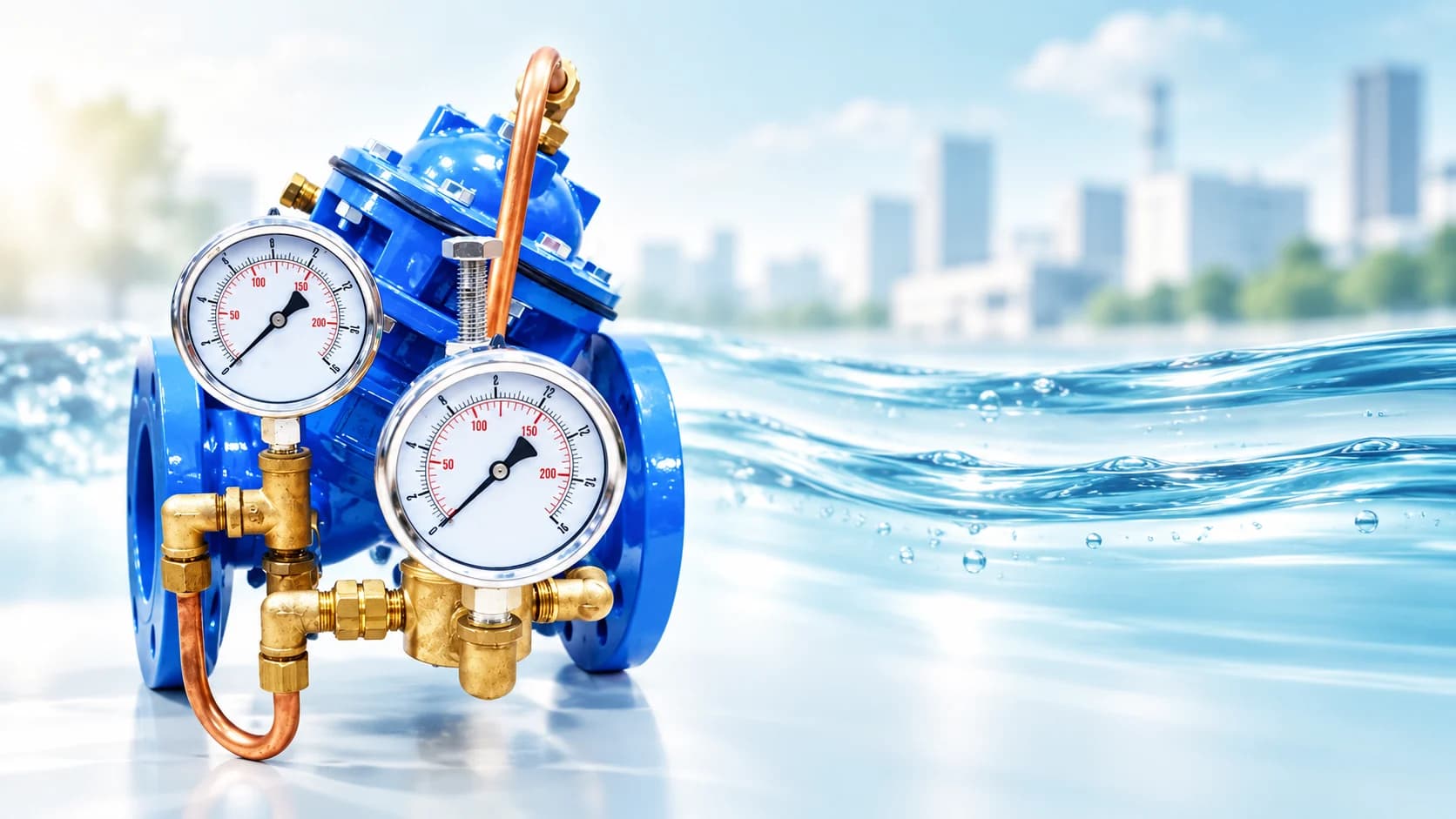

Регулятор давления «после себя» снижает входное давление и поддерживает заданное давление на выходе, пока режим находится в рабочей области клапана. Управляющий элемент получает сигнал с выходной стороны. При росте выходного давления проход уменьшается, при снижении — увеличивается. Это обратная связь, благодаря которой клапан реагирует на изменение водоразбора без постоянного участия оператора.
Регулятор не повышает давление. Если вода поступает с недостаточным напором, клапан может открыться, но нужное выходное значение от этого не появится. Для регулирования необходимы доступный перепад и достаточная пропускная способность. Поэтому фразу «поддерживает независимо от входного давления» следует понимать в границах характеристик конкретного исполнения, а не как отсутствие физических ограничений.
Почему за клапаном меняется давление
Открытие дополнительных точек водоразбора увеличивает расход. При неизменном положении затвора возрастают потери в трубах и арматуре, поэтому давление на выходной стороне может снизиться. Пилот или чувствительный элемент замечает отклонение и даёт клапану возможность пропустить больше воды. Когда новый режим установился, проход соответствует возросшему потреблению.
После закрытия части потребителей происходит обратное. Расход уменьшается, потери в системе снижаются, а выходное давление стремится повыситься. Регулятор сокращает проход. При прекращении расхода поведение определяется конструкцией, герметичностью затвора и условиями после клапана. Для объекта с длительными периодами без водоразбора режим закрытия проверяют отдельно от регулирования при протоке.
Давление перед клапаном тоже может меняться: включается другой насос, меняется напор внешней сети или расход соседних ветвей. Но сигналом для обычной функции «после себя» остаётся контролируемое выходное давление. Смешение входного воздействия и точки контроля приводит к ошибочным описаниям, где рост давления якобы всегда должен открывать редуктор. Сначала нужно уточнить, на какой стороне произошёл рост.
Два способа передать команду затвору
В регуляторе прямого действия чувствительный элемент механически связан с регулирующим органом. Давление воздействует на мембрану или поршень, а настройка задаёт противодействующее усилие. Изменившееся равновесие перемещает затвор. Для оценки такой конструкции важны её рабочая область, изменение выходного давления с расходом и условия монтажа.
В пилотном регуляторе чувствительный элемент находится в небольшом управляющем клапане. Пилот меняет давление в командной камере основного клапана. Основной расход проходит через большой корпус, управляющий — через трубки и элементы контура. Такая компоновка позволяет разделить измерение отклонения и создание усилия на основном затворе.
Обобщать эти различия словами «поршень против мембраны» неточно. Мембрана может быть частью регулятора прямого действия и частью пилотной системы. Кроме того, мембранный привод способен перемещать отдельный дисковый затвор. Сравнивать изделия полезнее по схеме управления, рабочим режимам и требованиям к обслуживанию, а не по одному названию детали.
Что происходит в командной камере
В распространённом двухходовом пилотном контуре вода поступает в управляющую камеру через ограничивающий элемент и выходит через пилот. Соотношение этих потоков определяет давление над мембраной. Когда выходное давление растёт, пилот ограничивает разгрузку камеры; основной клапан прикрывается. Когда выходное давление падает, разгрузка увеличивается и клапан открывается сильнее.
Это пояснение помогает читать схему, но не заменяет её. У другого исполнения могут отличаться число камер, расположение портов и работа управляющих элементов. Даже похожие трубки нельзя переставлять по внешнему виду. Перед обслуживанием сверяют обозначение клапана, схему его обвязки и инструкцию изготовителя.
Управляющий контур также объясняет, почему чистота воды влияет на регулирование. Засорённый фильтр, пережатая трубка или оставшийся после обслуживания воздух способны изменить реакцию механизма. При неисправности не стоит сразу считать причиной пружину настройки: сначала нужно понять, доходит ли корректный сигнал до пилота и может ли вода двигаться по предусмотренному контуру.
Где заканчиваются возможности регулятора
Первое ограничение — недостаточное входное давление. Если сеть до клапана не обеспечивает требуемый режим, регулятор не заменяет насос. Второе — чрезмерный расход: даже полностью открытый проход имеет сопротивление. Увеличение уставки не устраняет потери, вызванные неправильно выбранной пропускной способностью или загрязнением.
Третье ограничение связано с большим перепадом. Снижение давления в узком проходе может сопровождаться шумом и кавитацией. Нельзя назначать допустимый перепад только по надписи PN на корпусе. Для оценки используют условия на входе и выходе, температуру, характеристику изделия и рекомендации по рабочей области. Подробнее это разобрано в статье о кавитации на регуляторе.
Наконец, редуктор не заменяет весь комплекс защиты трубопровода. Быстрая остановка насоса и резкое закрытие арматуры создают переходные процессы, для которых важна скорость реакции системы. А в замкнутом объёме после закрытого клапана давление может расти от нагрева воды. Эти задачи нельзя автоматически считать решёнными установкой обычного устройства «после себя».
Как отличить рабочий режим от проблемы
Для проверки одновременно фиксируют давление перед клапаном, давление после него и расход. Если выходное давление проседает только при большом водоразборе, сравнивают фактическую подачу с расчётной и проверяют потери по пути воды. Если оно растёт при отсутствии расхода, исследуют герметичность затвора, обходные линии, возможную обратную подпитку и нагрев замкнутого участка. Одинаковый симптом может иметь несколько причин.
Манометр непосредственно после корпуса не всегда показывает давление у самого удалённого потребителя. Между ними есть трубы, подъём по высоте и другие сопротивления. Поэтому точку контроля выбирают осознанно, а требуемое значение связывают со схемой объекта. Уставку нельзя назначать по универсальному совету «для всех систем достаточно трёх бар».
При приёмке полезно проверить несколько состояний: обычный водоразбор, небольшой расход, максимальный расчётный отбор и прекращение потребления. Проверку проводят по согласованной программе испытаний. Измеренное давление записывают вместе с расходом, состоянием насосов, временем стабилизации и наблюдаемыми колебаниями.
Как перейти от принципа к конкретному изделию
В категории «Регуляторы давления» представлены водяные модели «после себя». Например, АРК-Д-101 Ду50 позволяет перейти от общего описания к конкретному обозначению и параметрам карточки. Приведённый товар не является результатом подбора для произвольного объекта.
Для выбора подготовьте минимальное и максимальное входное давление, требуемое выходное, диапазон расходов, температуру, среду и сведения о присоединении. В заявке укажите эти параметры и отметьте, какие ещё предстоит измерить. Схему можно отправить по электронной почте из раздела «Контакты». Это полезнее, чем заказывать клапан только по диаметру трубы.
