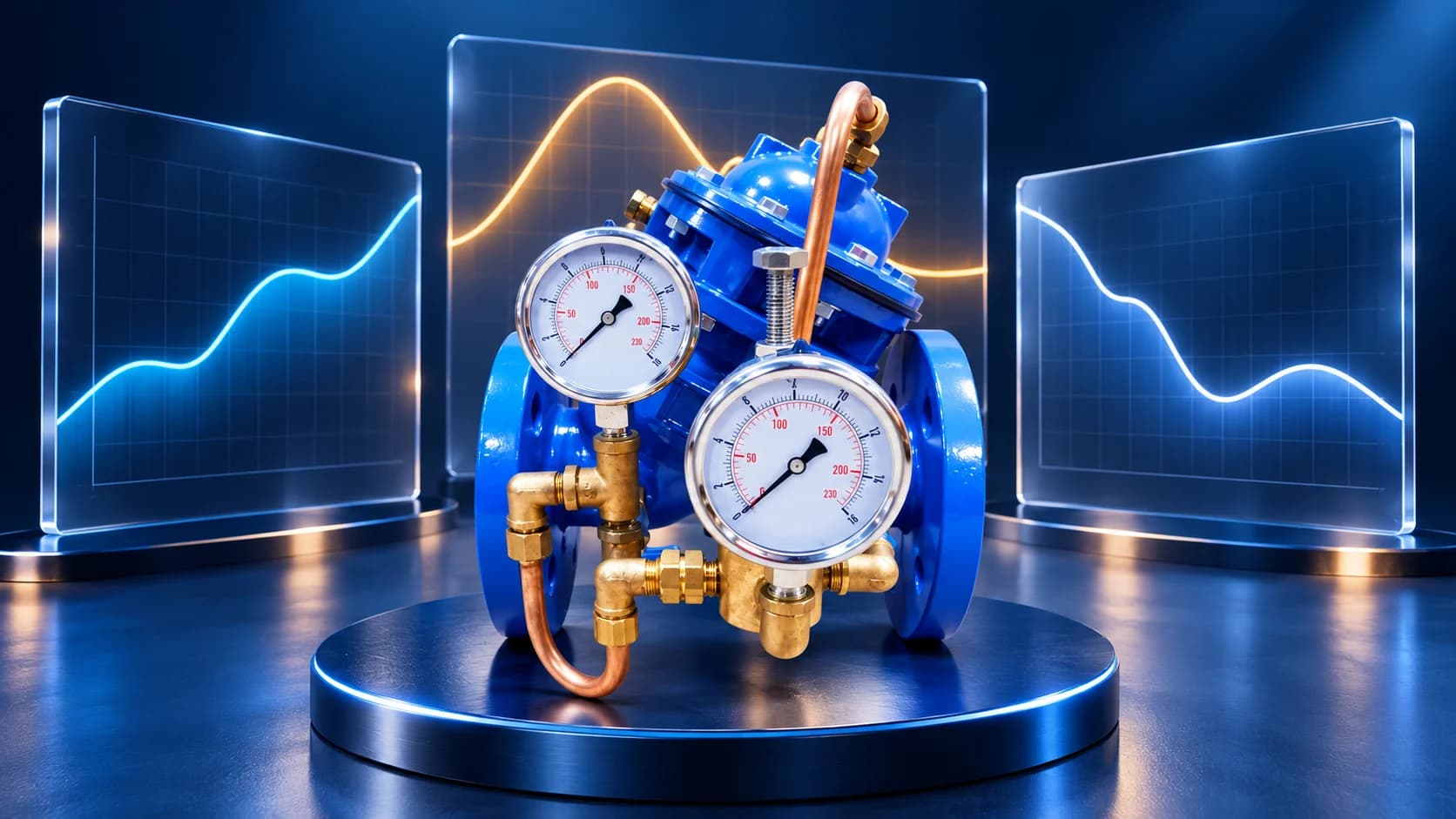

Регулятор «после себя» подбирают по условиям на входе, требуемому давлению на выходе и расходу. Диаметр трубы нужен для присоединения, но сам по себе не определяет подходящий клапан. Ошибка обычно обнаруживается на границе режима: ночью выходное давление ползёт вверх, при пиковом разборе падает, а при переключении насосов узел начинает шуметь. Чтобы проверить эти ситуации до закупки, нужна таблица совместно возникающих давлений и расходов.
Сначала определите точку, в которой требуется поддерживать давление. Манометр рядом с клапаном и наиболее удалённый потребитель показывают разные значения: между ними есть потери и перепад высот. Уставка должна обеспечивать работу сети, оставаясь допустимой для её оборудования. Назначать одинаковое выходное давление всем зданиям только потому, что в них установлен водяной регулятор, неправильно.
Составьте таблицу режимов
Для каждого состояния запишите расход через узел, давление непосредственно перед ним и требуемое давление после. Укажите, измерены значения или получены расчётом. Минимум, максимум и среднее полезны, но нельзя произвольно сочетать их в одну точку. Максимальный расход может совпадать с минимальным давлением подачи, а наибольшее входное давление возникает ночью, когда потребление почти отсутствует.
В учебном примере узел должен обеспечить 20 м³/ч при входном давлении 6 бар и выходном 4 бар. В обычном режиме проходят 8 м³/ч при входных 7 бар. Ночью расход снижается до 0,5 м³/ч, а давление подачи растёт до 8 бар. Эти числа служат только для объяснения порядка проверки. Один расчёт на 20 м³/ч не показывает, насколько устойчиво выбранный клапан будет работать при 0,5 м³/ч.
Добавьте прекращение водоразбора, включение резервного насоса и предусмотренный проектом аварийный режим. Если насосы работают каскадом, нужны точки переключения. Для питания из городской сети полезна запись давления за представительный период. Единственное дневное измерение не показывает ночной максимум и сезонные изменения подачи.
Рассчитайте требуемую проводимость
Для воды при обычных условиях предварительно используют связь Kv = Q / √Δp, где Q выражен в м³/ч, а Δp — в барах. Для первой точки примера перепад составляет 2 бара, требуемый Kv — около 14,1. Это проводимость в рассматриваемом режиме. Полностью открытый клапан имеет собственный Kvs; равенство требуемого Kv и Kvs означало бы работу у предела открытия, без запаса регулирования на уменьшение входного давления.
Проверку удобно начать в калькуляторе Kv. Затем результат сопоставляют с характеристиками конкретного исполнения. Для пилотного клапана дополнительно проверяют минимальный перепад, необходимый управляющему контуру. Универсального процента запаса для всех моделей нет: рабочую область подтверждают по данным изготовителя и условиям проекта.
Формула не описывает кавитационный или иной ограниченный режим потока. При большом перепаде расчётное значение Kv может выглядеть достаточным, но эксплуатация останется недопустимой. Необходимо отдельно оценить кавитацию при снижении давления, температуру воды и допустимую область выбранной конструкции.
Проверьте малый расход
Завышенный типоразмер особенно заметен при небольшом потреблении. Затвор работает близко к закрытому положению, и небольшое его перемещение существенно меняет проход. Устойчивость зависит от конструкции клапана и пилота, состояния обвязки и реакции самой сети. Нельзя обещать, что увеличение диаметра всегда улучшает регулирование.
Запросите нижнюю границу регулируемого расхода и условия, для которых она указана. Если диапазон объекта слишком широк, проектировщик может рассмотреть несколько линий или отдельную ветвь малого расхода. Такая схема требует расчёта совместной работы, уставок и переключений. Два одинаково настроенных клапана, случайно установленные параллельно, не становятся автоматически согласованной системой.
При нулевом потреблении проверьте, что именно обещает изготовитель: закрытие, класс герметичности, допустимое изменение выходного давления. Рост давления после узла может быть связан с негерметичностью затвора, но также с тепловым расширением воды или другой связью сети. Подбор и последующая диагностика должны учитывать эти возможные причины.
Сопоставьте уставку, PN и температуру
Диапазон настройки пилота должен включать требуемую уставку. Номинальное давление PN характеризует исполнение арматуры; оно не равно диапазону регулирования и не задаёт автоматически допустимый перепад. Три значения проверяют отдельно: допустимое давление корпуса, рабочую область регулирования и параметры присоединения.
Для горячей воды существенны температура, материалы мембраны и уплотнений, а также зависимость допустимого давления от условий применения. Паспорт водяного клапана для одной температуры нельзя распространять на весь ряд. Если вода содержит загрязнения или реагенты, их указывают при подборе, чтобы подтвердить материалы и требования к фильтрации.
В каталоге регуляторов ГИДРОАРМ сравнивайте точные исполнения. Например, карточка АРК-Д-101 Ду50 Ру16 позволяет определить конкретную позицию для запроса. Название с DN и PN ещё не подтверждает её пригодность для приведённого учебного расхода.
Проверьте место установки и сдачу узла
В проекте нужны места измерения давления по обе стороны, возможность отключения, безопасного снятия давления и доступа к управляющей обвязке. Учитывают строительную длину, стандарт и исполнение фланцев, направление потока, опоры трубопровода. Монтажные ограничения иногда исключают гидравлически подходящую модель либо требуют изменения узла.
В заявке перечислите расчётные режимы. Таблицу и схему можно отправить по электронной почте из раздела «Контакты». Попросите подтвердить выбранную модель именно для этих точек, указать комплект пилота, обвязки и документов. В программе приёмки заранее предусмотрите обычный, минимальный и максимальный расход, прекращение потребления и переключения насосов. Для каждого состояния задайте допустимое давление и способ его измерения.
После ввода сохраните фактическую уставку и результаты испытаний. Они станут исходным состоянием для обслуживания: можно будет отличить изменение сети от ухудшения работы клапана. Если исходных данных пока мало, начните подбор оборудования с их перечня и отметьте неизвестные значения. Это полезнее, чем покупать увеличенный диаметр на всякий случай.
