В заявке на замену регулирующего клапана нередко оставляют название BERMAD, диаметр и давление на корпусе. Этого хватает, чтобы найти похожие фотографии, но недостаточно для выбора оборудования. В одном типоразмере могут различаться функция пилота, исполнение затвора, материалы уплотнений и условия устойчивого регулирования. Сравнивать нужно комплектный клапан и его работу в конкретном узле. Название серии само по себе не задаёт все эти свойства.
Для примера рассмотрим задачу снижения давления в водопроводе. У BERMAD модель 720 относится к регуляторам выходного давления с гидравлическим управлением. Функция определена, но пригодность конкретной комплектации для нужной воды, расхода и перепада ещё предстоит проверить. Ниже — порядок сравнения, который помогает превратить обозначение оборудования в проверяемую спецификацию.
Начните с функции установленного узла
Сначала выясняют, что измеряет управляющий контур и какое действие вызывает изменение этого давления. Регулятор после себя поддерживает давление за клапаном. Подпорный клапан реагирует на давление перед ним. Комбинированная схема может дополнительно ограничивать расход, сохранять подпор или получать электрическую команду. Если такую функцию потерять при замене, совпадение DN и PN не спасёт систему от неправильной работы.
Полезно приложить к заявке общий вид обвязки, читаемую табличку и схему управляющих трубок. По фотографии отдельного корпуса нельзя надёжно восстановить назначение всех пилотов. При нечитаемой маркировке не стоит выбирать ближайший номер из каталога: сначала проверяют документы объекта, затем сопоставляют их с фактическими соединениями. Разницу базовых функций разбирает материал «До себя или после себя».
Отдельно записывают положение при потере электропитания или управляющего сигнала, если эти связи присутствуют. Гидравлическая основа клапана не означает, что электрическая часть не влияет на итоговый режим. Для действующего объекта важны также ручной режим, положение байпаса и способ изоляции узла для ремонта.
Сравнивайте несколько рабочих точек
Таблица подбора должна содержать минимальный, обычный и максимальный расходы. Для каждого режима нужны доступное входное давление и требуемое выходное. Максимальный перепад при ночном малом расходе может оказаться сложнее для клапана, чем дневной пик потребления. Один расчёт по максимальному расходу этого не покажет.
Предположим, в заявке указаны одинаковые DN 100 и PN 16 для двух вариантов. Из этих обозначений нельзя заключить, что оба клапана одинаково устойчиво регулируют малый расход. Нужны характеристика пропускной способности, допустимая область регулирования и ограничения выбранного затвора. У модели 720 производитель отдельно указывает вариант V-Port для работы на малых расходах. Наличие такой опции в описании серии не доказывает, что она установлена в поставляемом экземпляре.
Первичный расчёт можно выполнить в калькуляторе Kv. Его результат используют как исходное число для подбора, а не как заключение о взаимозаменяемости. После расчёта проверяют кавитацию, минимальный располагаемый перепад для управления и поведение при почти закрытом затворе. Если поставщик подтверждает только максимальный Kv, запросите проверку остальных режимов.
Конструкция должна совпасть с условиями эксплуатации
В документации BERMAD 720 описана двухкамерная конструкция привода. Для сравнения с другим изделием важен не сам счёт камер, а требуемая реакция узла: устойчивость, скорость закрытия, доступный перепад и поведение при отказе управления. Две камеры не дают автоматического преимущества во всех системах. Конкретный результат зависит от схемы пилота, настройки и гидравлики трубопровода.
По материалам составляют отдельную строку сравнения: корпус, покрытие, мембрана, уплотнения, детали затвора и трубки управляющего контура. Совпадение материала корпуса не доказывает совместимость всего клапана со средой. Для горячей воды, примесей или особых санитарных требований нужно подтверждение именно заказанного исполнения. Диапазон температуры из документа другого производителя переносить на изделие ГИДРОАРМ нельзя.
Рекламное указание антикавитационных свойств тоже не заменяет проверку рабочей точки. Клапан с подходящей конструкцией всё равно имеет область применения. Если перепад выходит за её пределы, рассматривают другую комплектацию или схему узла. Причины ограничения разобраны в статье о кавитации регулятора.
Монтажные размеры проверяют до заказа
Два фланцевых клапана одного номинального диаметра могут не совпасть по строительной длине, сверловке и исполнению уплотнительной поверхности. Дополнительно проверяют габарит с пилотом, высоту снятия крышки, доступ к крепежу и положение дренажа. Наличие места между трубами ещё не означает, что клапан удастся обслужить после установки.
Если планируется замена без переделки трубопровода, к спецификации прикладывают размерный чертёж существующего узла. Размеры уточняют по документам и безопасным измерениям на объекте. Не следует компенсировать несовпадение длины затяжкой фланцев или использовать корпус как средство выправить несоосные трубы. Решение о переходных деталях и опорах принимают до монтажа.

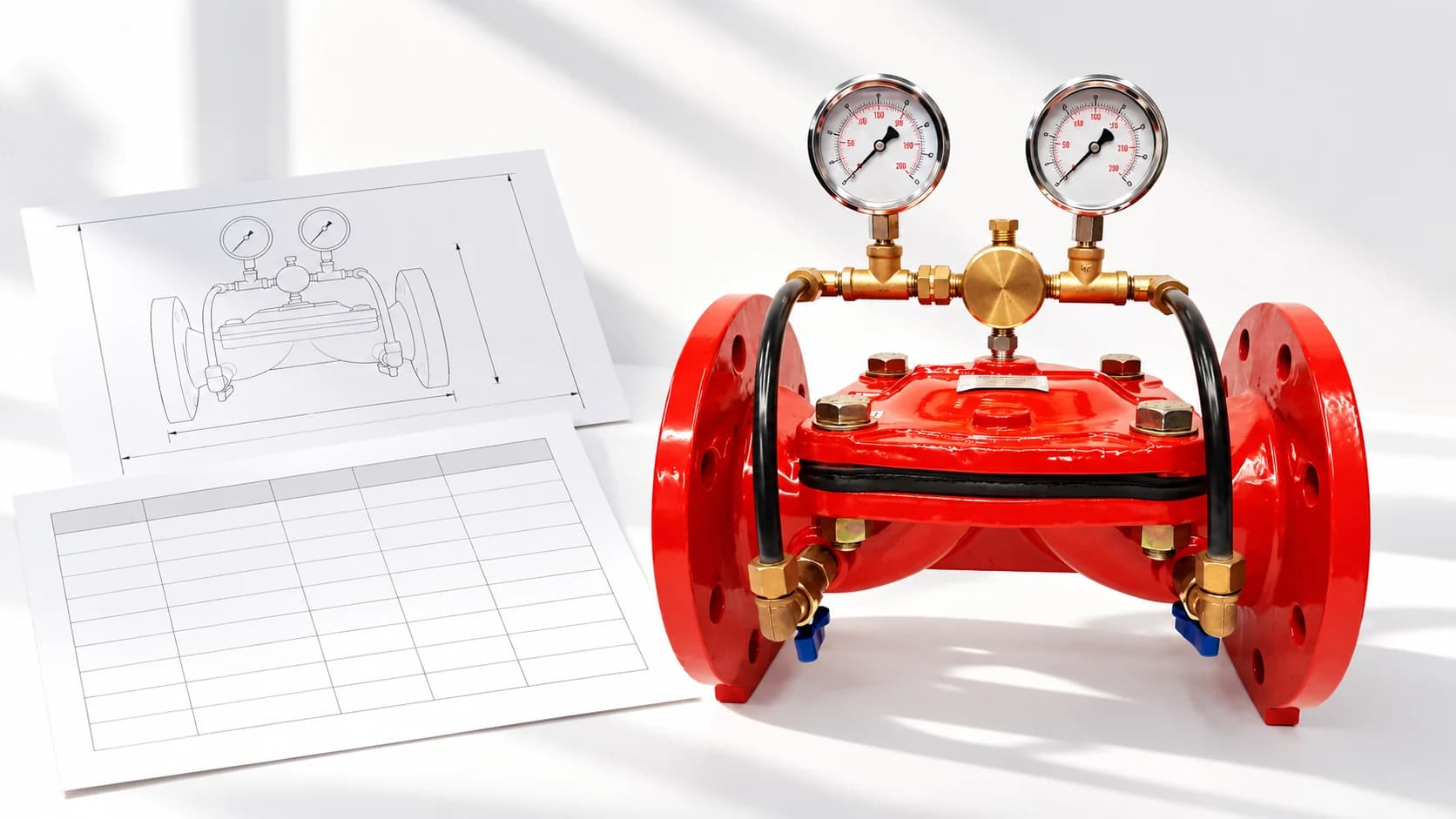

Для проверки местного варианта можно использовать карточку АРК-М-101 Ду100 Ру16. Она относится к ассортименту ГИДРОАРМ. Ни название модели, ни изображение ниже не являются заявлением о прямой замене BERMAD 720: совпадение функции должно быть дополнено расчётом и документами на исполнение.
Как оформить сравнение для согласования
Удобная сравнительная ведомость содержит три колонки: требование объекта, подтверждённые данные существующего клапана и данные предлагаемого. Неизвестные значения оставляют как «требует подтверждения». Пустую строку нельзя считать совпадением. К каждой критичной характеристике указывают документ и исполнение, к которому он относится.
В итоговую ведомость входят функция и дополнительные команды, три рабочих режима, вода и температура, материалы, DN/PN, присоединение и строительная длина. Отдельно фиксируют комплектность: пилот, фильтр, манометры, ограничители скорости и дополнительные приводы. Документ о соответствии проверяют по области действия и модели, а не по логотипу на общей странице производителя.
Последний раздел — приёмка после установки. Заранее задают контролируемые давления, расходы и переходы между режимами. Проверяют, что доступ к обслуживанию сохранён, обвязка соответствует согласованной схеме, а фактическая комплектация внесена в документацию объекта. Такой подход позволяет обсуждать замену по измеримым условиям. В форме подбора укажите маркировку и режимы. Фотографии таблички и схему передайте на электронную почту из раздела «Контакты».
