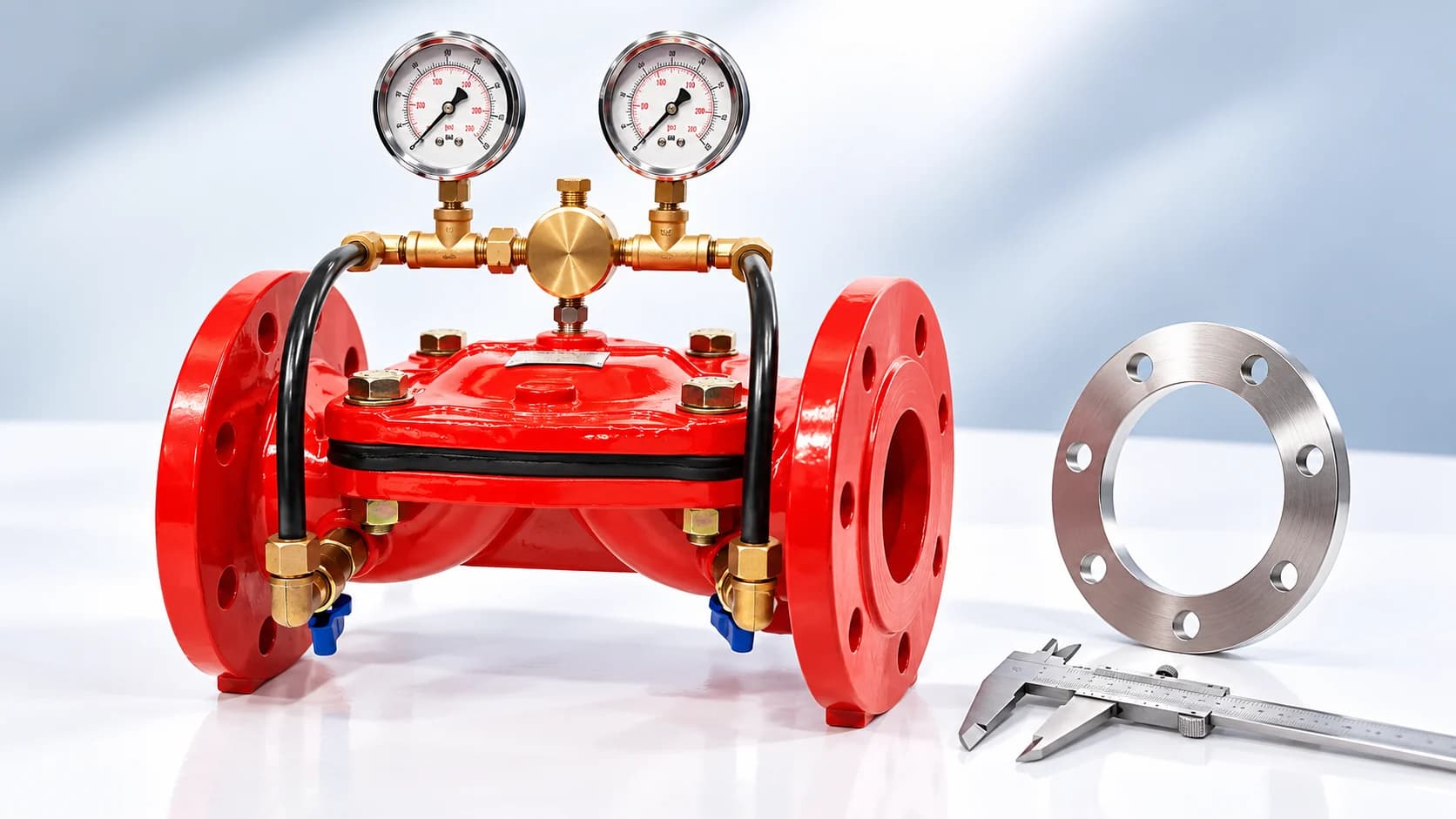

Обозначения DN и PN нужны для выбора фланцевого регулятора, но не исчерпывают проверку присоединения. Должны совпасть стандарт и исполнение соединения, размеры сверловки, уплотнительные поверхности и строительная длина. Дополнительно проверяют прокладки, крепёж и возможность собрать узел без принудительного смещения труб. Совместимость устанавливают по чертежам и документам, а не по внешнему сходству.
Особенно важно выполнить эту работу при замене импортного клапана или оборудования с утраченной документацией. Старая запись «фланцевый DN 100» не определяет все необходимые размеры. Недостающие сведения нужно получить до заказа, иначе вопрос совместимости обнаружится после отключения участка.
DN не является полным набором размеров
Номинальный диаметр служит обозначением размера присоединения. Его нельзя автоматически принимать за измеренный внутренний диаметр каждого прохода или за диаметр отверстия под болт. Корпус, переход и трубопровод могут иметь разные фактические внутренние сечения при согласованном присоединении.
Для сравнения нужны наружный диаметр фланца, диаметр окружности центров крепёжных отверстий, их число и размер. Проверяют толщину и другие размеры, влияющие на сборку. Не следует считать, что совпадение двух отверстий при примерке подтверждает весь стандарт. Повторная сверловка или расточка соединения не является обычным способом подогнать неподходящее изделие.
PN также не задаёт единственный размерный ряд без указания нормативного исполнения. Для соединений разных систем обозначений нельзя устанавливать равенство по похожему числу давления. Сверяют документы на обе ответные части. Расчётные возможности соединения при рабочей температуре рассматривают отдельно от совпадения отверстий.
Уплотнительные поверхности должны образовывать пару
Плоская поверхность, выступ и другие исполнения требуют соответствующих ответных поверхностей и прокладок. Нельзя выбирать уплотнение только по внутреннему диаметру. Важно, где оно опирается, какие нагрузки получает при затяжке и разрешено ли для данных материалов, давления и температуры.
Состояние поверхности также имеет значение: повреждение, загрязнение или следы предыдущего неправильного монтажа могут нарушить герметичность даже при верных номинальных размерах. Перед сборкой проводят предусмотренный осмотр. Способ восстановления повреждённой поверхности согласуют технически, а не компенсируют дефект чрезмерной затяжкой.
Прокладка входит в спецификацию соединения. Указывают её тип, материал и размеры, а также требование к замене после разборки. Нельзя заранее считать любую старую прокладку пригодной к повторному использованию. Решение зависит от конструкции и инструкции; экономия на этой детали может потребовать повторного отключения всего узла.
Строительная длина и положение оси
Измерьте расстояние между ответными поверхностями в проектном положении труб. Строительная длина нового клапана должна быть сопоставлена с этим расстоянием с учётом предусмотренной сборки. Изделия одного DN могут иметь разную длину. Совпадение фланцев по сверловке не устраняет эту разницу.
Проверяют соосность и параллельность ответных частей. Крепёж не предназначен для притягивания неправильно установленных труб к корпусу регулятора. Если для замены нужны переходные детали или монтажная вставка, их включают в проект и расчёт нагрузок. Нельзя считать такое изменение незначительным только из-за небольшого расстояния.
Учитывают направление потока и пространственное положение. Пилотная обвязка может выступать за габарит основного корпуса и конфликтовать с соседним оборудованием. На чертеже узла показывают эти выступы, доступ к крепежу и места обслуживания. Поворот изделия ради удобства допускается только в разрешённой для него ориентации.
Крепёж подбирают для всей сборки
Длина болтов или шпилек зависит от толщины соединяемых частей, прокладки и предусмотренных гаек с шайбами. Класс и материал крепежа выбирают по требованиям соединения. Набор, оставшийся от другого клапана, не считается подходящим без проверки. Также учитывают условия внешней коррозии и возможность дальнейшего обслуживания.
Порядок и усилия затяжки берут из применимых монтажных требований к фланцам, крепежу и уплотнению. Универсального момента для любого DN/PN нет. На необходимое усилие влияют материалы, тип прокладки и условия трения. Повышать затяжку до прекращения течи без проверки причины опасно для деталей и не обеспечивает правильной сборки.
Герметичность проверяют по установленной программе после монтажа. Разрешённые испытательные условия не назначают по произвольному множителю к рабочему давлению. Проверка соединения должна учитывать допустимые нагрузки всех элементов узла, включая приборы и управляющую обвязку.
Монтажная совместимость не равна гидравлической
Даже полностью совместимый по фланцам клапан может не подходить по функции и расходу. Для регулятора после себя проверяют требуемое выходное давление, диапазон нагрузок и перепад. Для подпорной задачи нужна другая функция. Их различия описаны в статье «До себя и после себя».
Пропускную способность оценивают отдельно. В материале DN, PN и Kv разобрано, почему одинаковый диаметр не даёт одинаковой рабочей области. Не следует соглашаться на более крупный проход только потому, что его проще соединить с трубой. Возможность регулирования малых расходов также должна быть подтверждена.
Материалы и температура проверяются по комплектному изделию. Совпадение фланцев не разрешает использовать водяной регулятор для другой среды или при большей температуре. Для замены нужен согласованный набор механических и функциональных характеристик.
Что включить в пакет на согласование
Подготовьте размерный чертёж ответных частей, обозначение стандарта и уплотнительной поверхности, DN/PN, расстояние между фланцами и доступное пространство. Добавьте рабочие условия и функцию регулятора. Если нормативное исполнение неизвестно, приложите результаты безопасных измерений и фотографии маркировки; окончательное решение принимают после идентификации.
Для конкретной позиции в каталоге ГИДРОАРМ можно открыть АРК-М-101 Ду100 Ру16. При заказе запрашивают размерные данные выбранного исполнения. По карточке ниже нельзя подтвердить совпадение с любым существующим фланцем DN 100 PN 16: нужны размеры обеих ответных частей.
Через форму подбора передайте исходные размеры вместе с режимами. Чертежи и фотографии маркировки отправьте на почту из раздела «Контакты». Согласованная спецификация должна содержать основной клапан и все необходимые детали соединения. Проверка завершена, когда сборка осуществима по чертежу, материалы пригодны, а монтаж не требует непредусмотренной переделки или силового выравнивания труб.
