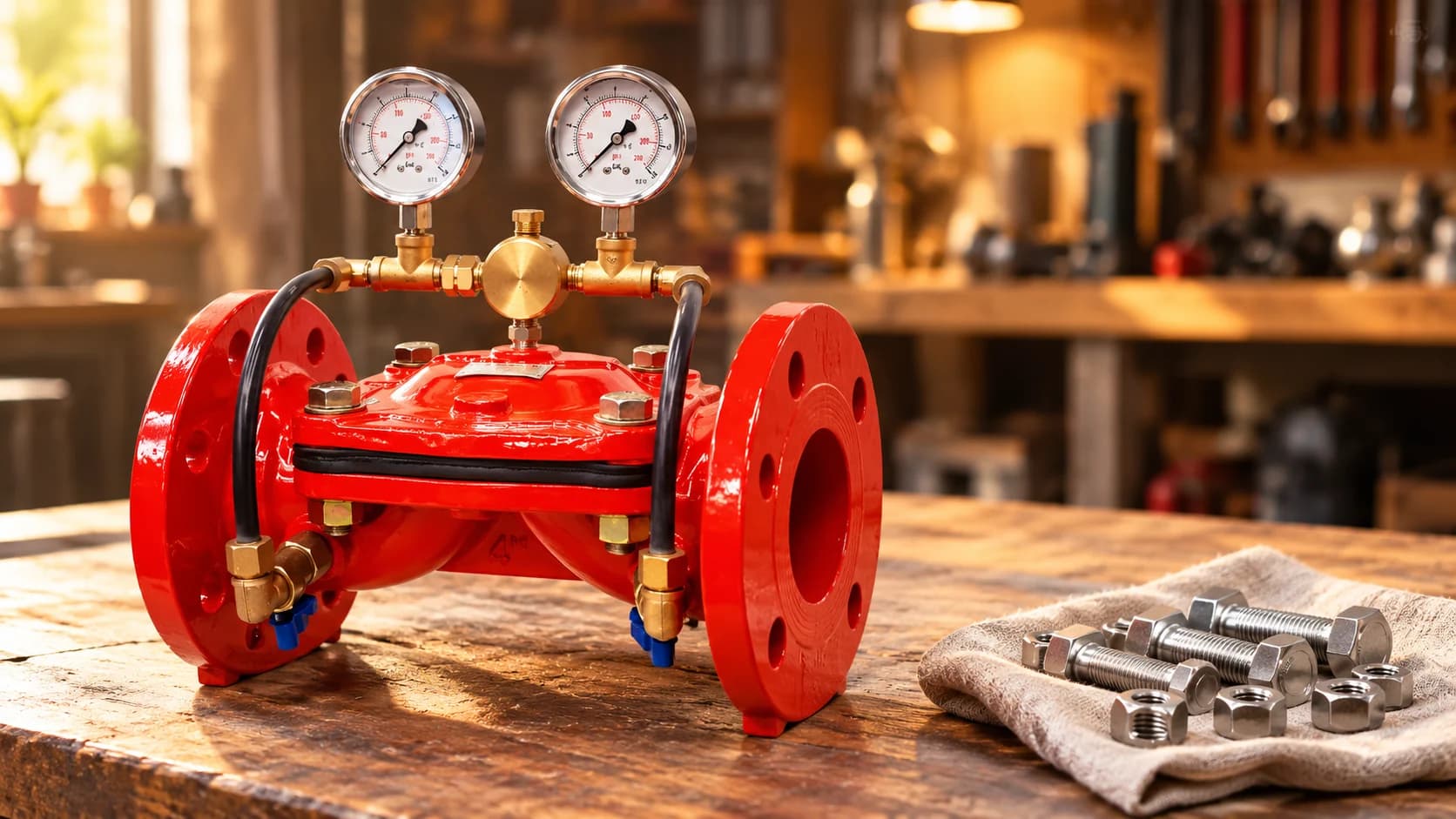

Фланцевое соединение позволяет разъединить узел, не разрезая трубопровод. Однако из этого не следует, что любой фланцевый регулятор легко обслужить на месте. Крышке нужен ход для снятия, крепежу — пространство для инструмента, тяжёлым деталям — безопасная опора или подъёмное средство. В тесной камере разъёмное соединение может оказаться практически недоступным.
При проектировании обслуживание рассматривают как отдельный рабочий сценарий. Нужно понять, какие операции выполняются без снятия корпуса, как выводится участок из работы и куда перемещается демонтируемая деталь. Это помогает оценить будущий простой ещё до установки. Совместимость сверловки и уплотнительных поверхностей проверяют отдельно: удобство ремонта не отменяет требований к самому соединению.
Обслуживание на линии и снятие корпуса
У некоторых конструкций доступ к внутренним деталям возможен через крышку при оставленном в трубопроводе корпусе. Такая возможность должна быть прямо подтверждена для модели. Она уменьшает объём демонтажа, но не отменяет изоляцию, снятие давления, охлаждение при необходимости и безопасное освобождение рабочей зоны.
Для полного снятия регулятора одного отвинчивания крепежа недостаточно. Нужно место, чтобы освободить уплотнительные поверхности и вывести корпус между трубами. Жёстко зажатый участок без предусмотренного монтажного перемещения затрудняет работу. Способ обеспечить необходимый ход определяет проект: монтажная вставка или иное решение должны соответствовать нагрузкам и условиям узла.
До заказа полезно запросить размер обслуживания, а не только строительную длину. В него входят высота извлечения деталей, доступ к управляющей обвязке и возможность установить подъёмное приспособление. Размерный чертёж изделия рассматривают вместе с чертежом камеры. Отдельная компактная фотография не показывает эти ограничения.
Изоляция должна учитывать обе стороны
Регулятор давления не используют как единственное средство безопасного отключения для его же ремонта. Давление может прийти со стороны входа, потребителя, резервной ветви или байпаса. В рабочей процедуре указывают все возможные источники и проверяют, что ремонтируемый объём действительно освобождён от давления.
Нужен предусмотренный путь дренажа и возможность проверить безопасное состояние. Вода не должна бесконтрольно попадать на электрооборудование, проходы и рабочее место. При размещении ниже уровня соседних участков учитывают продолжающийся приток или заполнение при неверной изоляции. Закрытое положение рукоятки само по себе не доказывает герметичность отключения.
Если водоснабжение требуется сохранить, резервную линию рассматривают заранее. Байпас вокруг редуктора может подать в низкую зону полное входное давление. Поэтому резервная схема должна обеспечивать необходимые параметры, а не просто соединять две стороны трубой. Разницу функций регулирующей арматуры поясняет статья «До себя и после себя».
Масса и опоры влияют на ремонт
Для работы с корпусом, крышкой и приводом используют подтверждённые массы и разрешённые места строповки. Управляющие трубки, пилот и настроечные элементы не являются точками подъёма. Транспортировочные детали также не всегда рассчитаны на подъём собранного узла с дополнительной обвязкой. Это проверяют по документации поставки.
Опоры должны сохранять проектное положение трубопровода при выводе регулятора из работы. Если после снятия корпуса концы труб смещаются, обратная сборка превращается в принудительное выравнивание фланцев. Такой сценарий нужно исключить конструкцией узла. Регулятор не должен удерживать неизвестные усилия от неправильно закреплённых труб.
Перед ремонтом оценивают коррозию крепежа и доступ к нему. Попытка работать в зазоре, где инструмент не помещается, повышает риск повреждения соединения и деталей управления. Размер площадки и освещение входят в практическую обслуживаемость наравне с конструкцией самого клапана. Эти вопросы особенно заметны при замене более компактного изделия на крупное.
Не забудьте управляющий контур
Пилот, фильтр и манометры требуют собственного пространства. Даже если основной корпус можно обслужить сверху, фильтр может оказаться обращён к стене, а кран — за соседней трубой. Проверяют, как снимается фильтрующий элемент и куда отводится вода при предусмотренном обслуживании. Нельзя оставлять этот вопрос на усмотрение монтажника после заполнения камеры оборудованием.
Управляющие линии защищают от случайной нагрузки и сохраняют их идентификацию. После снятия пилота или крышки соединения восстанавливают по актуальной схеме, а не по памяти. Отдельно отмечают разрешённые положения ручных переключателей и кранов. Возвращение основного расхода не доказывает, что автоматическое регулирование восстановлено.
Загрязнение малых проходов способно изменить работу узла раньше, чем возникает проблема в основном сечении. Поэтому внешний вид чистого корпуса не заменяет проверку фильтра и показаний. Частота обслуживания должна соответствовать воде и инструкции, без обещания одинакового срока для всех объектов.
Приёмка после вмешательства
После сборки проверяют комплектность, соединения и отсутствие оставленных временных ограничений. Заполнение и возврат в работу выполняют по согласованной процедуре. Контролируют герметичность и давления в предусмотренных режимах, затем подтверждают функцию регулятора при изменении нагрузки. Проверка одного неподвижного показания уставки неполна.
В журнале фиксируют причину работ, заменённые детали и фактическую настройку. Если обнаружена другая причина отклонения, её отделяют от выполненной операции. Например, очистка фильтра могла восстановить управляющий поток, но не устранить недостаток напора при максимальном расходе. Данные о рабочих точках помогают разобрать это в материале DN, PN и Kv.
Для предварительной оценки узла можно открыть АРК-М-101 Ду100 Ру16. При запросе уточняют массу, габариты обслуживания и документацию конкретного исполнения. Карточка товара ниже не подтверждает возможность разборки в любой существующей камере.
В заявке на подбор укажите размеры помещения, положение труб, требуемый перерыв и сведения о доступных подъёмных средствах. Тогда обслуживаемость можно проверить до поставки. Разъёмные фланцы дают полезную возможность ремонта, если вокруг них спроектировано место для безопасной работы и восстановления узла.
