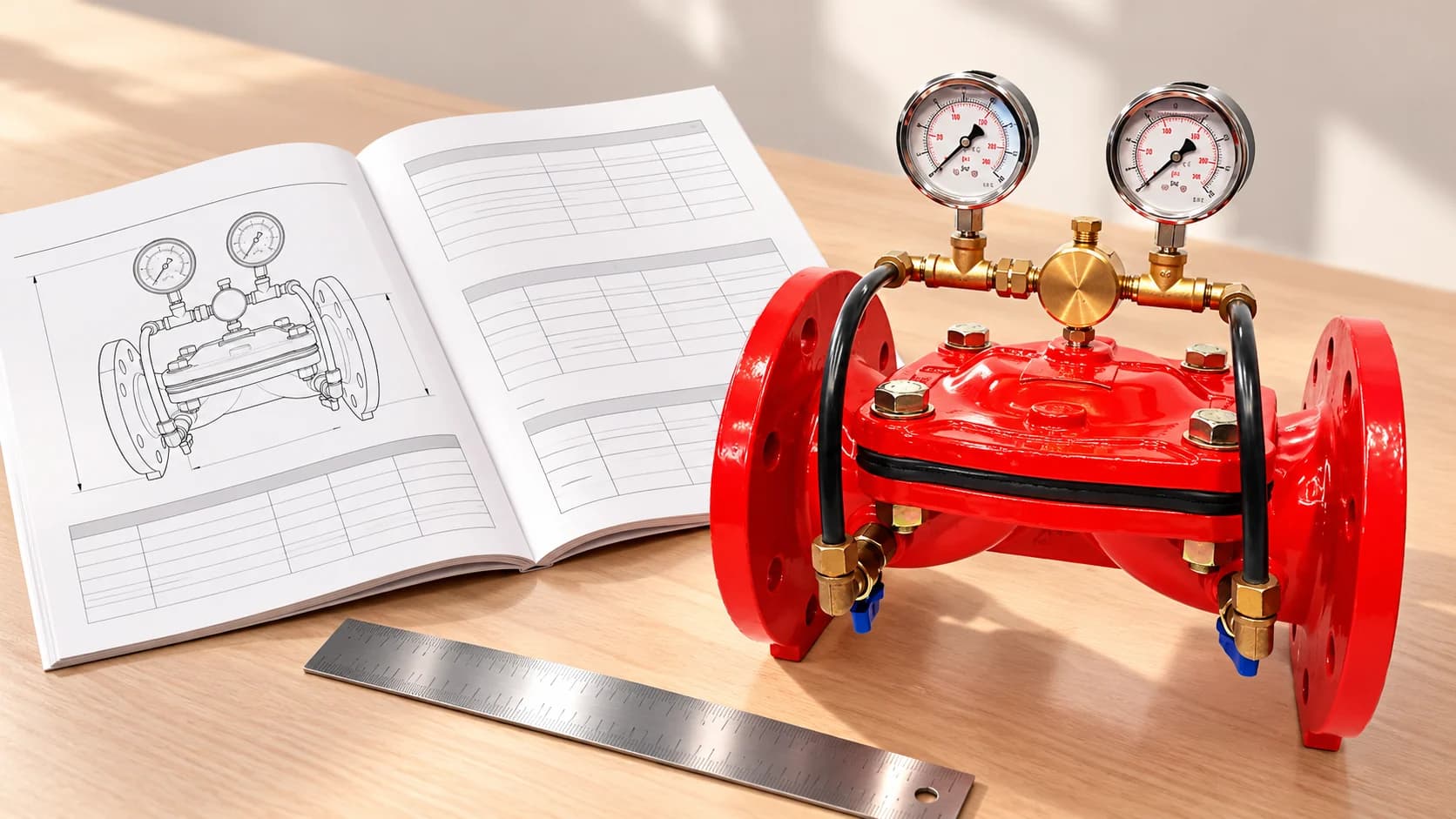

Паспорт нужно читать как документ на конкретное изделие. Общий каталог показывает возможности семейства, предложение поставщика — выбранную комплектацию, а паспорт должен связывать параметры с поставленным экземпляром. Если эти документы описывают разные исполнения, нельзя собрать из них наиболее удобные значения и считать полученный набор характеристиками клапана.
Проверку начинают с идентификации, затем переходят к условиям эксплуатации и функции управления. Такой порядок особенно полезен при входном контроле: подходящий DN не компенсирует неверный пилот, а достаточный PN не подтверждает работу на нужной температуре. Ниже — последовательность чтения документа с вопросами, которые следует разрешить до установки.
Совпадает ли документ с поставленным изделием
Сверяют производителя, модель, обозначение исполнения и данные таблички. При наличии серийного или заказного номера устанавливают связь с документом поставки. Проверяют состав: основной клапан, пилот, фильтр, манометры и дополнительные устройства. Фраза «комплект стандартный» должна быть раскрыта, если от неё зависит функция.
Отмечают редакцию документа и её область действия. Инструкция на несколько серий может относиться только к определённым размерам и пилотам. Если фактический узел находится вне этой области, требуется подходящая инструкция, а не приблизительное применение похожей. Старый паспорт после изменения обвязки также не описывает систему автоматически.
В записи входного контроля удобно разделить совпадения и вопросы. Например, типоразмер и функция подтверждены, но материал мембраны или диапазон пружины пока неизвестны. Неизвестное значение не следует заполнять по общей фотографии изделия. Оно остаётся открытым до получения подтверждения.
Не смешивайте три разных давления
Номинальное давление, допустимое рабочее давление и диапазон настройки отвечают на разные вопросы. PN используется для обозначения номинального класса. Допустимые условия эксплуатации проверяют по материалу, конструкции, температуре и документации изделия. Диапазон настройки показывает, какие регулируемые значения доступны для установленного управляющего устройства.
Есть также перепад давления между сторонами клапана. Он влияет на поток и работу управления, но не равен входному давлению. При одинаковом входном значении выходное давление может меняться, а значит, меняется и перепад. Укажите, какое давление стоит в каждой графе спецификации, вместо общего поля «давление 6 бар».
Для расчётов, связанных с кавитацией или сжимаемой средой, важно различать абсолютное и избыточное давление. Манометр обычно показывает давление относительно окружающей атмосферы, но расчётная формула может требовать другое значение. Единицы и точку отсчёта проверяют явно. Пересчёт без этого уточнения способен дать неверную рабочую область.
Что говорит пропускная способность
Kv характеризует проводимость клапана при определённых условиях измерения. Kvs обычно относится к полностью открытому клапану. Требуемое расчётное значение для задачи и паспортное значение максимального открытия не следует считать одним параметром. Точное обозначение изготовителя нужно читать вместе с определением и единицами.
Одинаковый DN не гарантирует одинаковый Kvs у двух конструкций. Кроме максимальной проводимости нужны сведения о регулировании на малых расходах и допустимом перепаде. Если в паспорте есть только максимальное значение, этого может быть недостаточно для подтверждения всего режима. Основы расчёта подробно разобраны в статье DN, PN и Kv.
Для первичной проверки можно использовать калькулятор Kv. Расчёт относится к введённой точке и принятым условиям воды. Он не подтверждает выбранный пилот, температурную совместимость или отсутствие кавитации. Результат расчёта добавляют к проверке паспорта, а не используют вместо остальных разделов.
Температура, среда и материалы
Список материалов должен позволять проверить все существенные контактирующие элементы. Указание чугуна или стали корпуса ничего не говорит о допустимости мембраны и уплотнений для конкретной среды. Для пилотной сборки учитывают также трубки и детали малого управляющего контура. По одному наиболее стойкому материалу нельзя оценить весь узел.
Рабочий температурный диапазон сопоставляют со всеми предусмотренными режимами. Если допускается кратковременное отличие, документ должен описывать условия такого допуска. Максимальное давление и максимальная температура из разных строк не обязательно разрешены одновременно. При отсутствии нужной зависимости её запрашивают, а не предполагают.
Для воды с добавками нужны их состав и концентрации. Для питьевого применения проверяют соответствующие документы именно на исполнение. Если назначение или условия не подтверждены, это вопрос применимости, а не формальность оформления. До разрешения такого вопроса нельзя обоснованно принять клапан для выбранной среды.
Регулирование и герметичность проверяют отдельно
Герметичное закрытие и точное поддержание давления при расходе — разные свойства. Документ об испытании затвора не заменяет характеристику регулирования. Точно так же хорошая устойчивость под нагрузкой не доказывает отсутствие пропуска при закрытом потреблении. В программе приёмки этим свойствам нужны отдельные критерии.
Если указано допустимое отклонение давления, проверьте условия: диапазоны расхода и входного давления, точку измерения и установившийся или переходный режим. Процент без базы расчёта и условий мало пригоден для сравнения. Необходимо понять, какое измерение на объекте подтвердит заявленное свойство.
Для многорежимной схемы описывают приоритет функций, ручной режим и реакцию на потерю внешнего сигнала при его наличии. Обычный перечень комплектующих не раскрывает эти состояния. При спорном поведении проверяют схему и требования, а не только вращают настроечный винт.
Как завершить проверку документов
Перед установкой должен быть согласован пакет: паспорт на изделие, подходящая инструкция, схема управления, размерные сведения и необходимые подтверждения применимости. Вопросы фиксируют по конкретным полям. Ответ «это стандартный клапан» не разрешает расхождение диапазона или комплектации.
В каталоге ГИДРОАРМ можно открыть АРК-М-101 Ду100 Ру16. Публичная карточка удобна для выбора позиции и запроса документов, но не должна подменять паспорт поставленного экземпляра. Сведения о конкретном исполнении уточняют при заказе.
Через форму обращения передайте обозначение, требуемые режимы и список неясных параметров. После получения ответа сохраняют подтверждённую версию документации вместе с фактической схемой узла. Проверка считается законченной, когда критичные характеристики установлены и не противоречат требованиям объекта; количество полученных PDF само по себе этого не доказывает.
