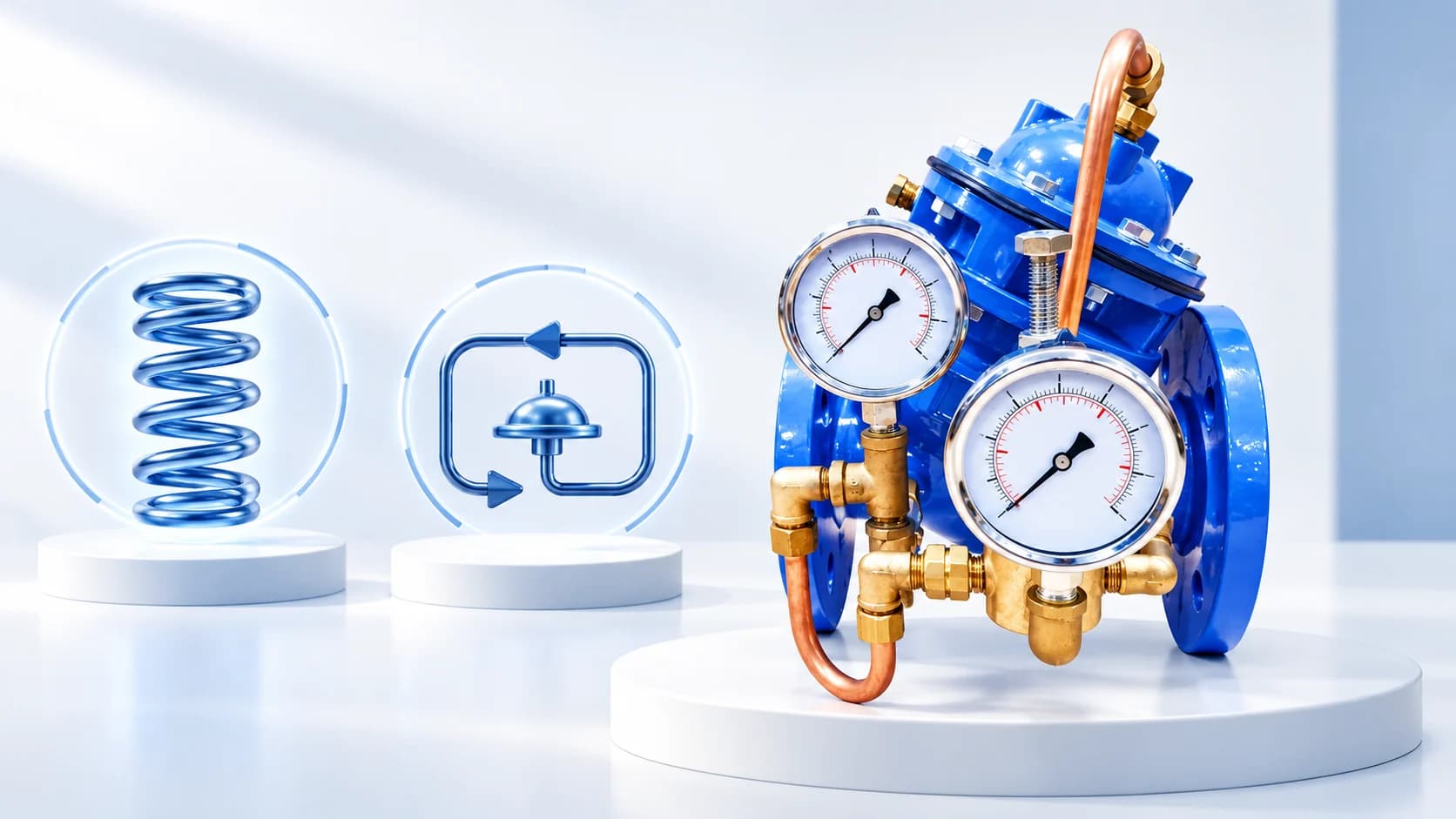

Оба типа могут поддерживать давление после клапана, но по-разному передают управляющее усилие на основной затвор. У регулятора прямого действия чувствительный элемент связан с регулирующим механизмом непосредственно. У пилотного большой клапан получает управление через отдельный гидравлический контур. Выбор между ними делают по рабочим режимам и условиям обслуживания, а не по правилу «сложнее значит точнее».
Сравнение имеет смысл только при одинаковой задаче. Нельзя сопоставлять небольшой бытовой редуктор и магистральный пилотный клапан по одному названию функции, а затем распространять вывод на все конструкции. Сначала задают воду, расход, входное и выходное давления. Уже после этого выбирают конкретные исполнения для сравнения.
Что непосредственно двигает затвор
В распространённом регуляторе прямого действия давление действует на мембрану или поршень, а настроечная пружина задаёт противоположное усилие. Перемещение регулирующего элемента меняет проход. Конструкция может включать разгрузку затвора и другие особенности, влияющие на чувствительность к входному давлению. Поэтому отсутствие внешнего пилота не означает одинаковых характеристик у всех таких изделий.
В пилотном узле малый клапан управляет давлением в исполнительной камере. Основной привод использует давление воды для перемещения затвора. Появляются фильтр, управляющие соединения и элементы, определяющие динамику. Сам пилот при этом может быть регулятором прямого действия: это описание его механизма, а не всего комплектного узла.
Если задача относится к входному подпору, сравнивать нужно соответствующие исполнения до себя. Механизм привода и регулируемая сторона — разные признаки. Их разделение помогает не выбрать правильную конструкцию с неправильной функцией. Основные реакции описаны в материале о двух типах регулирования давления.
Как сравнивать изменение давления с расходом
Для каждого кандидата нужны характеристики при изменении расхода. После настройки в одном режиме выходное давление в другом режиме может отличаться. У прямого действия это часто описывают характеристикой снижения выходного давления с ростом расхода; фактическую величину берут из графика изготовителя. Не следует заранее назначать одинаковое отклонение всей группе конструкций.
У пилотного клапана тоже есть рабочая область, ограничения устойчивости и требования к располагаемому перепаду. Заявление о поддержании постоянного давления относится к определённым условиям. Проверяют, какие расходы, давления и комплектация подтверждены. Если в предложении указана только точность пилота, запросите характеристику собранного регулятора.
Условный пример: объект работает большую часть времени при малом расходе, но кратковременно выходит на большой пик. Проверка только максимальной пропускной способности не определит лучший вариант. В программу сравнения входят оба состояния и переход между ними. Для другой системы с почти постоянным расходом приоритеты могут быть иными.
Учитывайте динамику, но не назначайте победителя заранее
Прямое механическое воздействие может обеспечить быструю реакцию, однако скорость и устойчивость зависят от конструкции и системы. Пилотный контур позволяет влиять на динамику предусмотренными элементами управления, но неправильная настройка может ухудшить результат. Быстрота сама по себе не является преимуществом, если вызывает недопустимый переходный процесс.
Сравнивают допустимый выброс давления, время восстановления и условия нагрузочного изменения. Эти показатели нельзя заменить субъективным впечатлением «стрелка почти не дрожит». Прибор и частота регистрации должны подходить к ожидаемому процессу. Штатное изменение расхода также не заменяет проверку аварийной остановки насосов.
Ни прямой редуктор, ни обычный пилотный регулятор не объявляют универсальной защитой от гидроудара. Для переходных нагрузок рассматривают всю систему и предусмотренные защитные средства. Для длительного большого перепада отдельно проверяют кавитацию, независимо от способа управления.
Сравните требования к воде и сервису
Пилотная схема содержит небольшие управляющие проходы, к которым чувствительно загрязнение. Регулятор прямого действия также имеет седло, уплотнения и чувствительный механизм, поэтому его нельзя считать нечувствительным к частицам. В обоих случаях нужны подходящая фильтрация и выполнение инструкции, но состав обслуживаемых элементов различается.
Уточняют доступность запасных деталей, возможность изолировать узел и время восстановления. Для небольшого локального потребителя компактность и простой доступ могут быть важнее дополнительных функций. Для магистрального узла с удалённой уставкой или несколькими условиями управления могут оказаться важнее возможности комплектной пилотной схемы. Решение должно соответствовать фактическим обязанностям персонала.
Стоимость сравнивают по полному составу. В одном предложении фильтр и манометры могут быть включены, в другом — вынесены отдельно. К закупочной цене добавляют монтаж, обслуживание и предусмотренный резерв. Нельзя обосновывать выбор предполагаемой экономией воды или электричества без измеримого исходного режима и расчёта.
Какие данные нужны для окончательного решения
В сравнительную ведомость заносят функцию, среду и температуру, три характерных расхода, давления и допустимые отклонения. Далее добавляют ограничения монтажа, требования к резерву и обслуживанию. Для каждой модели указывают подтверждённую рабочую область и неизвестные параметры. Если нужного графика нет, отсутствие данных не считают преимуществом.
Первичную проводимость оценивают по калькулятору Kv, но результат не выбирает тип управления автоматически. Подходящий Kv не подтверждает точность на малом расходе или возможность дистанционной настройки. Эти свойства проверяют отдельно по характеристикам выбранной сборки.
В ассортименте ГИДРОАРМ можно рассмотреть АРК-Д-101 Ду50 Ру16 для функции после себя. Карточка ниже поможет начать обсуждение конкретной модели. Для обоснованного предложения нужны параметры объекта и комплектность поставки.
В форме подбора укажите рабочие режимы и требования к обслуживанию. Готовую таблицу характеристик отправьте на почту из раздела «Контакты». Итогом должно стать объяснение, какой вариант выдерживает заданные условия и чем это подтверждено. Универсального решения для всех диаметров и нагрузок нет. Конфигуратор регуляторов поможет подготовить запрос, а выбор между двумя исполнениями подтверждают их характеристиками.
