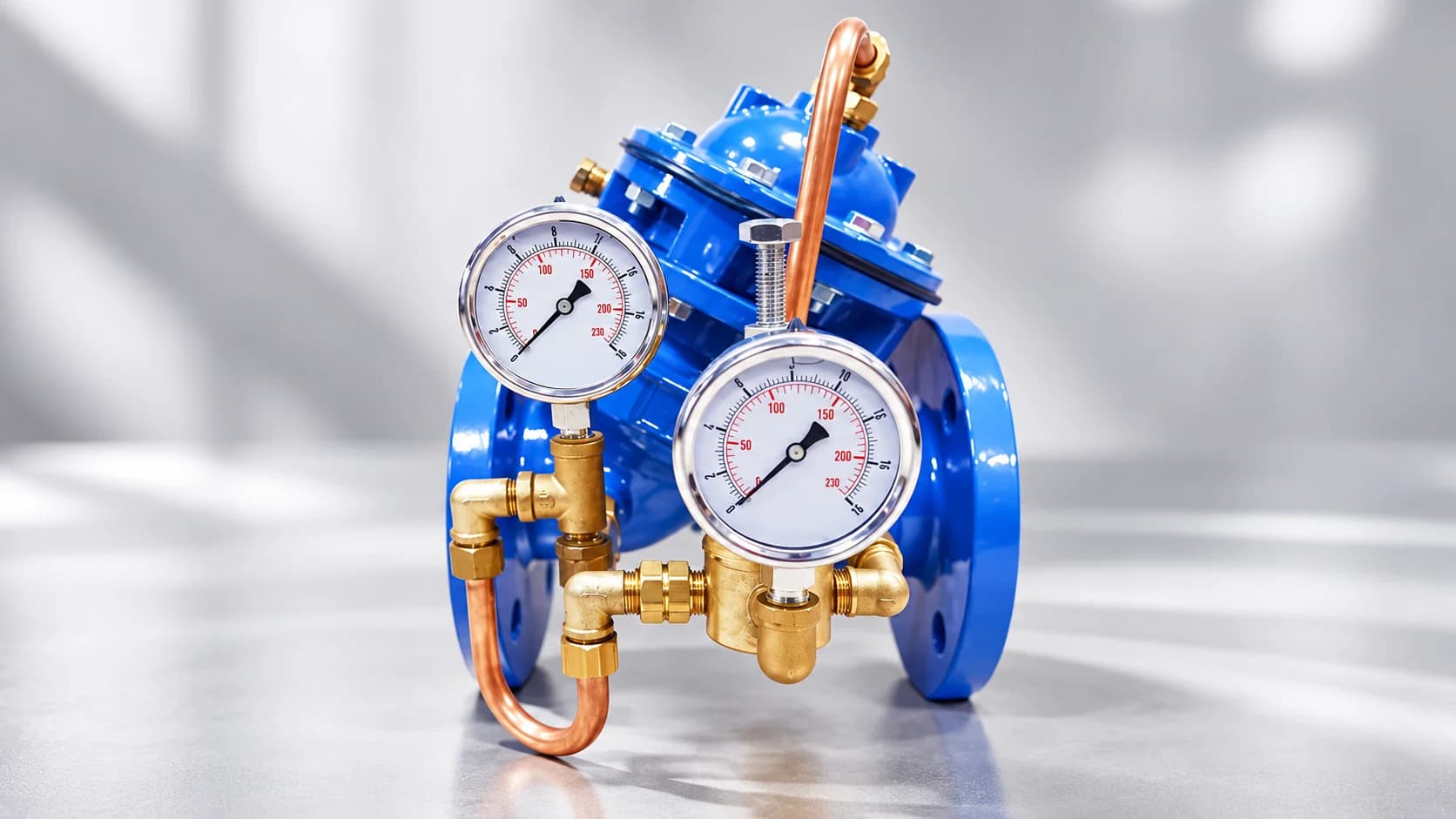

Пилот — небольшой управляющий клапан, который задаёт реакцию основного регулятора на изменение давления. Через него обычно проходит управляющая вода, а основной расход потребителя проходит через большой корпус. Поэтому размер пилота несопоставим с диаметром магистрали. Он управляет воздействием на привод, которому предстоит перемещать основной затвор.
Такое разделение помогает понять две разные неисправности. Основной клапан может пропускать воду через повреждённое уплотнение при исправном пилоте. Или корпус и затвор могут быть исправны, но неправильный управляющий сигнал не даёт им занять нужное положение. Проверка только одной части узла не устанавливает состояние всего регулятора.
Чувствительный элемент и уставка
В механическом пилоте давления часто используется мембрана и настроечная пружина. Измеряемое давление создаёт усилие на чувствительном элементе; настройка меняет усилие, с которым оно сравнивается. Результат этого сравнения изменяет положение небольшого затвора пилота. Какая сторона давления измеряется и как подключён управляющий выход, определяется функцией и схемой.
Уставка — желаемое значение регулируемого давления. Она не равна максимальному давлению корпуса, пределу измерения манометра или всему диапазону настройки пружины. Например, возможность настроить пилот на нужное число ещё не подтверждает, что основной клапан сможет поддерживать его при заданном расходе. Для этого должны подходить оба устройства и условия системы.
Пилот после себя реагирует на давление в выбранной выходной точке. Пилот подпорной схемы контролирует входную сторону. Их назначения нельзя считать одинаковыми из-за похожего корпуса. Объекты регулирования сопоставлены в статье «До себя и после себя».
Откуда берётся усилие для большого клапана
Малая механическая часть пилота не обязана непосредственно двигать тяжёлый затвор основного изделия. Она изменяет условия в гидравлическом контуре, а давление воды создаёт усилие на мембране или другом исполнительном элементе. В этом состоит смысл гидравлического усиления. Энергия берётся из системы, поэтому её наличие и требуемый перепад остаются условиями работы.
Отсутствие электродвигателя не означает, что клапан может регулировать при любых давлениях. Если располагаемого перепада недостаточно для конкретной конструкции, настройкой пружины проблему не решить. При подборе проверяют нижнюю границу условий управления наряду с пропускной способностью основного прохода.
Сам пилот иногда представляет собой регулятор прямого действия. Это не противоречие: названия относятся к разным уровням устройства. Небольшой клапан непосредственно реагирует на давление, а собранный с ним большой регулятор получает пилотное управление. Поэтому из фразы «пилот прямого действия» нельзя заключить, что вся магистральная арматура работает без управляющего контура.
Какие характеристики пилота имеют значение
Первое — управляющая функция и правильное направление реакции. Далее проверяют диапазон настройки, разрешённые давления, температуру и совместимость контактирующих материалов с водой. Нужны также характеристики соединений и управляющей пропускной способности. Одинаковая присоединительная резьба не доказывает взаимозаменяемости двух пилотов.
Диапазон пружины выбирают так, чтобы нужная уставка находилась в подтверждённой рабочей области. Не следует назначать универсальное правило «брать середину шкалы», если изготовитель задаёт иные ограничения. Важны также разрешение регулировки и воспроизводимость настройки в нужных условиях. Число оборотов винта берут из инструкции конкретной модели, а не из опыта с другим устройством.
Точность всего узла нельзя выразить одним свойством пилота. На результат влияют основной клапан, расход, давление питания, точка отбора импульса и состояние обвязки. Если поставщик указывает отклонение, уточняют метод измерения и диапазон режимов. Значение, полученное при одном расходе, не подтверждает постоянство давления во всём диапазоне потребления.
Как проверить роль пилота в наблюдаемом сбое
Сначала фиксируют входное и выходное давления, расход и момент возникновения отклонения. Затем проверяют, соответствует ли фактическая обвязка схеме. Закрытый кран, воздух или загрязнение могут мешать передаче сигнала и управляющему потоку. Внешне пилот при этом может выглядеть совершенно исправным.
Если давление меняется только при большом расходе, исследуют доступный напор и сопротивление всего узла. Если при почти закрытом потреблении появляется медленный рост давления, проверяют герметичность и другие источники подпитки. Нельзя считать любую неточность доказательством неисправной пружины. Для понимания рабочей точки используйте материал DN, PN и Kv.
Перед вскрытием пилота или отсоединением трубок узел изолируют и безопасно снимают давление по инструкции. Настроечный винт не служит средством сброса давления. Работу с мембраной, седлом и фильтром выполняют с сохранением идентичности деталей и предусмотренных положений элементов управления. После ремонта проверяют результат в режимах, при которых возникала проблема.
Что заказывать для ремонта и обслуживания
В заявке указывают модель основного клапана, точное обозначение пилота, диапазон пружины, среду и условия работы. Для ремонтного комплекта нужны совместимость и состав: мембрана, уплотнения и другие детали отличаются между исполнениями. Универсальная формулировка «мембрана для регулятора DN 100» часто относится к основному клапану и ничего не говорит о пилоте.
Если планируется другая модель управления, согласуют весь контур. Изменение только пилота способно повлиять на скорость реакции, регулируемую функцию и режим отказа. Сохраняют исходную схему и оформляют согласованную новую. Возврат в автоматический режим после обслуживания подтверждают отдельной проверкой.
В каталоге ГИДРОАРМ есть АРК-Д-101 Ду50 Ру16. Карточка ниже относится к комплектному регулятору. Для поставки пилота или запасных деталей необходимо уточнить фактическое исполнение: изображение товара не является каталогом взаимозаменяемых компонентов.
В форме обращения укажите маркировку и результаты измерений. Фотографии табличек и схему отправьте на почту из раздела «Контакты». Полезный результат такого запроса — подтверждённая функция пилота, подходящий комплект деталей и понятные критерии проверки после обслуживания. Требование «поставить более точный пилот» без данных о системе оставляет причину отклонений неизвестной.
