Основной поток воды проходит через корпус регулятора, а небольшой управляющий поток определяет положение его затвора. Чтобы прочитать схему пилотного клапана, эти пути нужно разделить. Толстая линия трубопровода показывает передачу расхода потребителю. Тонкие линии связывают источник давления, командную камеру и пилот. Перестановка одной такой линии способна изменить работу всего узла.
Рассмотрим распространённую двухходовую схему после себя: вода с входа поступает через фильтр и ограничение в управляющую камеру, а пилот дозирует её выход на низкую сторону. Это объяснение принципа, а не монтажный чертёж для любого изделия. Номера портов, положение дросселя и наличие дополнительных элементов сверяют с документацией конкретного клапана.
Сначала обозначьте три давления
P1 — давление перед основным клапаном, P2 — после него, Pc — в командной камере. Импульс контроля выходного давления поступает к чувствительному элементу пилота. Пилот сравнивает действие этого давления с заданным усилием настройки и меняет проход в управляющей линии. Основной затвор перемещается под действием результирующих сил, зависящих от давлений, эффективных площадей и конструкции привода.
Для рассматриваемой схемы повышение Pc способствует закрытию основного клапана, снижение — его открытию. Нельзя, однако, вывести универсальное положение затвора из одного равенства давлений без знания площадей мембраны, пружин и других сил. В двухкамерных приводах и иных схемах необходимо учитывать дополнительные полости и соединения.
Рядом с обозначениями давлений на чертеже указывают реальные точки подключения. Если импульс P2 взят далеко от корпуса, потери и высота до этой точки входят в работу контура. Манометр у выходного фланца и датчик в удалённой точке могут показывать разные значения без неисправности приборов. Поэтому место контроля является частью схемы, а не произвольным удобством монтажа.
Пройдите по пути наполнения камеры
Управляющая вода берётся из предусмотренной точки высокого давления. Фильтр ограничивает попадание частиц в небольшие проходы пилота и дросселя. Его наличие в контуре не отменяет требования к чистоте основной линии. Термин «самопромывной» также не означает, что состояние фильтра можно никогда не проверять.
Дросселирующий элемент создаёт необходимое сопротивление управляющему потоку. В разных исполнениях это может быть калиброванное отверстие или регулируемое устройство. Его задача связана с формированием Pc и скоростью реакции. Удалить дроссель ради «лучшей проходимости» означает изменить схему управления. Похожий по резьбе элемент с другим проходом не является равнозначной заменой.
Далее вода поступает в командную камеру. Для изменения положения мембраны требуется соответствующее перемещение воды. Воздух в полости меняет динамику, поэтому предусмотренную процедуру удаления воздуха учитывают при пуске. Произвольное ослабление соединений работающего клапана не заменяет эту процедуру и создаёт опасность выброса воды.
Теперь проследите путь через пилот
В выбранной схеме выход камеры связан через двухходовой пилот с низкой стороной. Когда P2 становится ниже уставки, пилот увеличивает проход для управляющего потока. При достаточном отводе Pc снижается, основной клапан открывается больше и пропускает больший расход. Это отрицательная обратная связь: изменение прохода направлено на восстановление выходного давления.
Когда P2 повышается, пилот прикрывает управляющий выход. Наполнение камеры начинает преобладать, Pc растёт, основной клапан уменьшает проход. При установившемся режиме потоки в камеру и из неё согласуются с положением затвора. Это не означает постоянного движения мембраны в одну сторону: камера может иметь устойчивое промежуточное давление.
Условия «пилот открывается» и «основной клапан открывается» здесь связаны конкретной схемой. У другого контура пилот может управлять подачей в камеру или переключать её между линиями. Поэтому фраза «любой пилот открывает клапан одинаково» неверна. Назначение каждого порта определяют по схеме, а не по его положению справа или слева на корпусе.
Чем двухходовая схема отличается от трёхходовой
В описанном двухходовом контуре регулирование происходит за счёт изменения прохода в одном пути управляющего потока при наличии питающего ограничения. В трёхходовом управлении пилот может связывать командную камеру с линией наполнения либо разгрузки. Конкретная работа в промежуточном положении зависит от конструкции. Одного названия 3W недостаточно, чтобы определить все переходы и расходы управляющей воды.
Ручной селектор, обратный элемент, отдельные ограничители открытия и закрытия усложняют исходную схему. Их нужно читать как отдельные функциональные связи. Для каждого элемента полезно записать: какой путь он открывает или закрывает, на какое давление реагирует и что произойдёт при его переключении. Только после этого можно составлять процедуру пуска или диагностики.
Основное различие между управлением входным и выходным давлением рассмотрено в статье «До себя и после себя». Схему после себя не превращают в подпорную простым переносом одного манометра. Для другой функции требуется соответствующий пилот и подтверждённое соединение управляющего контура.
Как читать схему при неисправности
Если выходное давление не восстанавливается, сначала проверяют P1, расход и состояние внешней арматуры. Недостаточный располагаемый напор не является неисправностью управляющей камеры. Затем сравнивают фактические соединения с чертежом и проверяют разрешённые положения изолирующих элементов. Закрытый кран в управляющей линии способен отключить автоматическую реакцию без видимого повреждения корпуса.
Засорение питающего пути и засорение разгрузочного пути могут приводить к разным последствиям. В рассмотренной схеме затруднение наполнения камеры мешает нарастить закрывающее воздействие, а затруднение отвода — открыть основной клапан. Это направление поиска, не готовый диагноз: необходимо учитывать реальные соединения, давление и состояние деталей. Обслуживание выполняют после безопасной изоляции и снятия давления по инструкции.

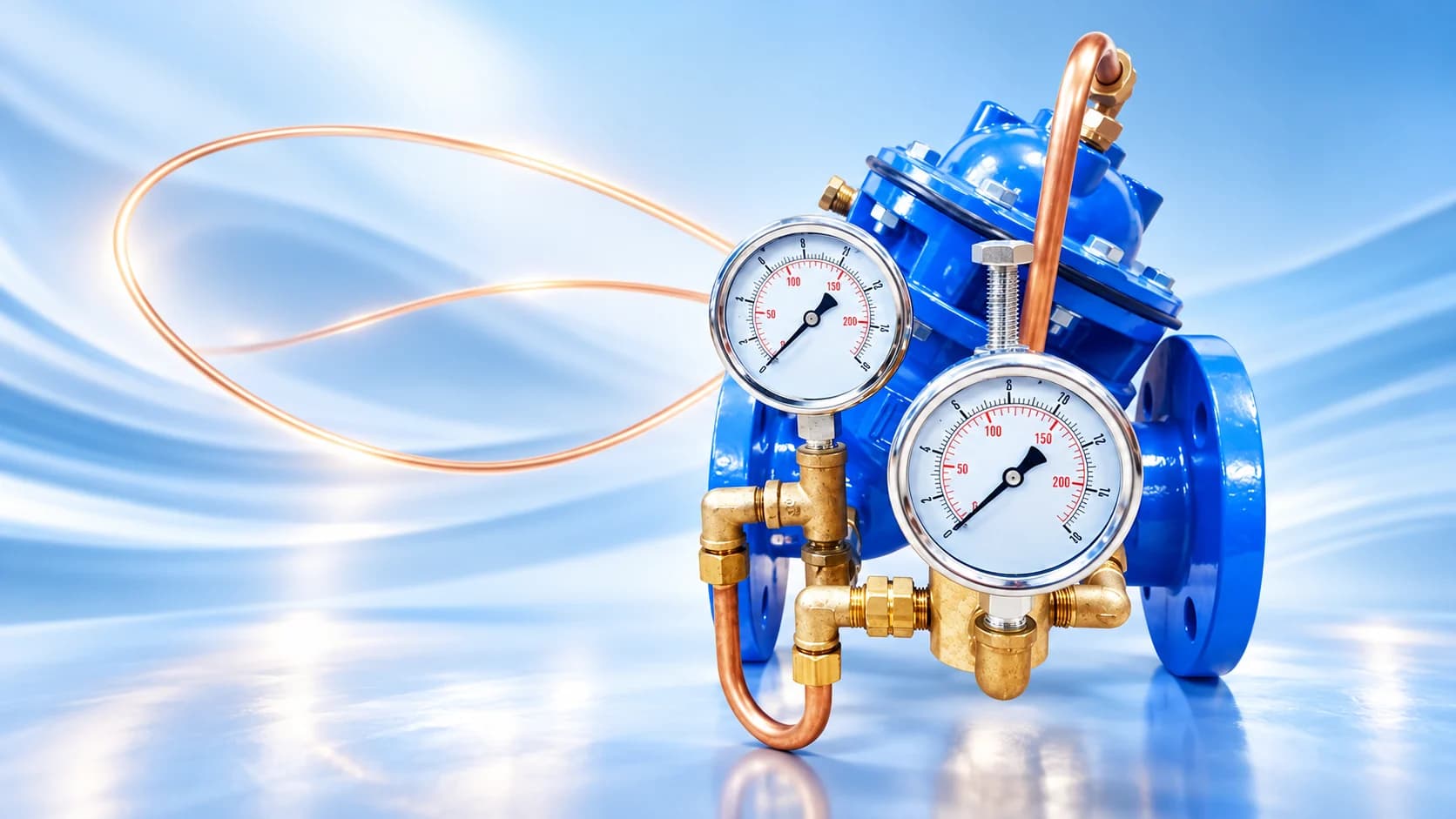

В каталоге ГИДРОАРМ представлен АРК-Д-101 Ду50 Ру16. Для поставляемого исполнения необходимо получить его собственную гидравлическую схему. Изображение товара показывает комплектное изделие, но не заменяет чертёж портов и не подтверждает совпадение с учебной схемой этой статьи.
Что должно остаться в документации узла
После монтажа сохраняют актуальную схему с обозначением P1, P2, Pc, направления потока и точек импульса. Фиксируют модель пилота, диапазон настройки, тип дросселя, положение ручного селектора и разрешённые эксплуатационные положения кранов. Если обвязка отличается от поставленной, изменение должно иметь техническое основание и отражаться в документах.
В форме подбора укажите рабочие давления и расход, а схему передайте по электронной почте из раздела «Контакты». Она позволяет отличить ошибку подключения от неподходящей рабочей точки и назначить необходимую проверку. Для первоначального расчёта проводимости основного клапана полезен калькулятор Kv; он не рассчитывает управляющий дроссель и не заменяет подбор пилотного контура.
