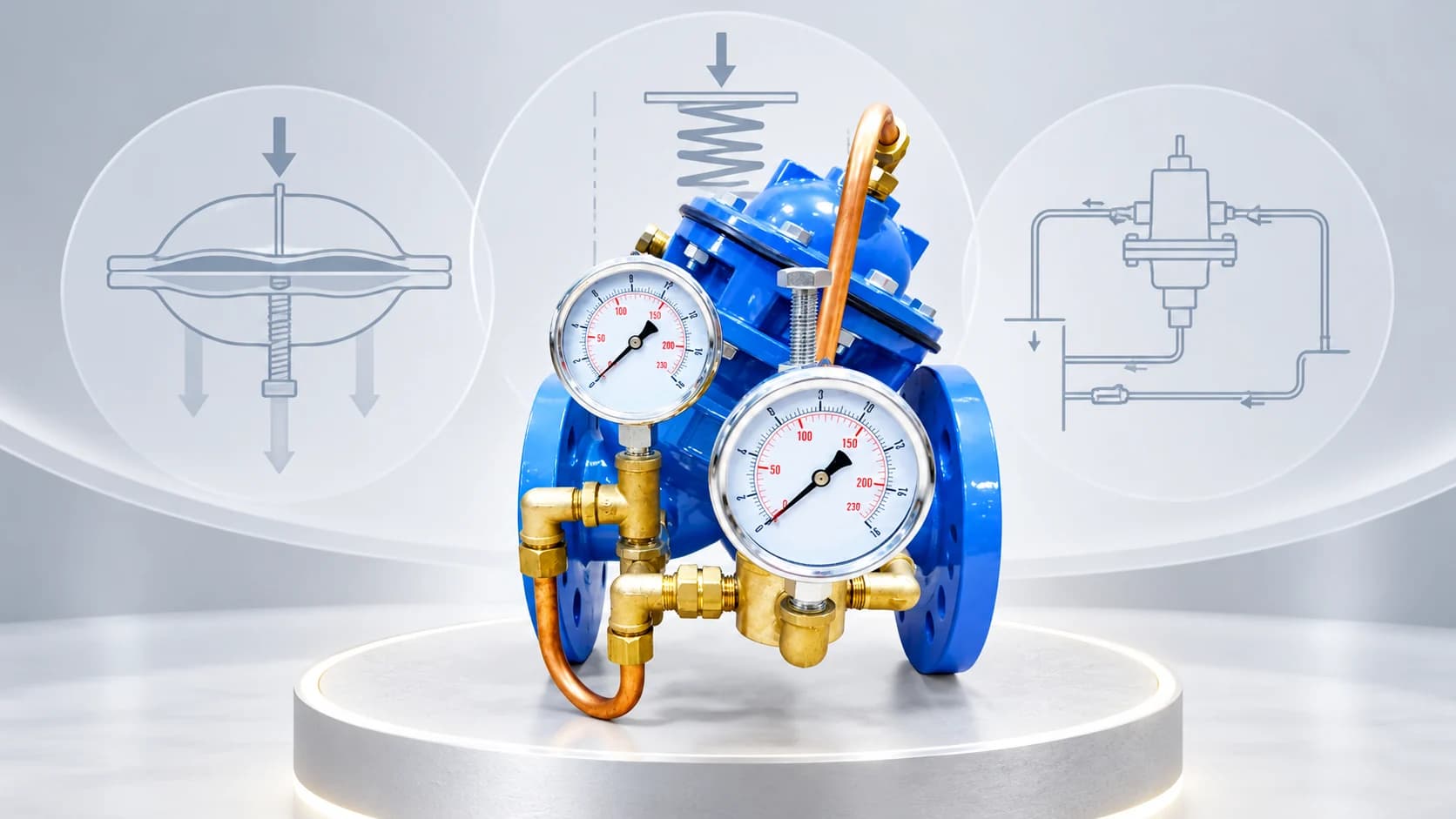

Под названием «регулятор после себя» продаются устройства с одинаковой задачей, но разным устройством. Одни используют непосредственную механическую связь чувствительного элемента с затвором, другие управляют основным проходом через пилот, третьи входят в контур с датчиком и приводом. Разница влияет на питание, диапазон работы, обслуживание и реакцию на отказ. Сравнивать изделия только по фотографии корпуса бессмысленно: существенная часть различий находится в управляющей системе.
Классификацию удобнее читать по нескольким независимым признакам. Способ управления не определяет автоматически материал корпуса, тип присоединения или допустимую среду. Пилотный клапан тоже может иметь мембрану, а наличие пружины ещё не делает весь регулятор устройством прямого действия. Это помогает избежать путаницы между конструкцией основного клапана и конструкцией его пилота.
Прямое действие
У такого регулятора чувствительный элемент воспринимает контролируемое давление и механически воздействует на регулирующий орган. Настройка задаёт противодействующее усилие, обычно через пружину. Внешний электрический сигнал для этой функции не требуется. Для выбора нужны характеристика регулирования, диапазон настройки и допустимые режимы, а не одно утверждение о простоте механизма.
Чувствительный элемент может быть мембранным или поршневым. Эти названия описывают способ преобразования давления в усилие, но не дают универсального рейтинга качества. Сравнивают допустимую температуру, материалы, загрязнение среды, трение и конструкцию уплотнений. Возможность обслуживания определяется конкретной моделью и доступом к ней на объекте.
Заметное изменение выходного давления при изменении расхода может быть частью рабочей характеристики. Поэтому у изготовителя запрашивают данные для нужного диапазона расходов. Требование «держать ровно 4 бара» без указания допустимого отклонения и условий измерения недостаточно для сравнения двух изделий.
Пилотное управление
В пилотном регуляторе основной клапан пропускает расход, а пилот управляет давлением в командной камере. Рабочая вода служит источником энергии для перемещения основного затвора. Такая схема позволяет отделить чувствительный узел настройки от большого проходного сечения. Однако она требует подходящего перепада и исправного управляющего контура.
При осмотре комплектации нужно найти пилот, фильтр, управляющие трубки и элементы настройки скорости. Не каждое исполнение содержит одинаковый набор деталей. Двухходовую и трёхходовую управляющие схемы различают по соединению командной камеры с подачей и отводом; переносить расположение трубок с чужой фотографии нельзя.
Для выбора проверяют нижнюю границу расхода, минимальный рабочий перепад, диапазон пилота и требования к воде. Диаметр корпуса не говорит, какая пружина установлена в пилоте. Увеличенная пропускная способность не отменяет риск неустойчивой работы на малом расходе. Данные должны относиться к точной комбинации корпуса и управления.
Управление от датчика и привода
В отдельной группе давление измеряет датчик, контроллер сравнивает его с заданием и подаёт команду на привод клапана. Такая система может менять уставку по расписанию, расходу или другому сигналу, если это предусмотрено проектом. Её выбор включает питание, связь, алгоритм, настройку и обслуживание измерительных средств.
Нужно заранее определить поведение при потере питания или сигнала. «Электропривод» не означает автоматически закрытие: возможны разные исполнения, резервирование и положения при отказе. Если установка должна сохранять регулирование без электричества, это отдельное обязательное условие, которое подтверждают схемой и документацией.
Наличие кабеля на гидравлическом узле ещё не доказывает, что давление регулирует электропривод. Кабель может относиться к датчику положения или дополнительному соленоиду. При чтении спецификации выясняют назначение каждого элемента, чтобы не приписать изделию отсутствующую функцию дистанционной настройки.
Присоединение и материалы — отдельный выбор
Фланцевое, резьбовое и другое присоединение подбирают к трубопроводу и условиям монтажа. Оно не определяет точность регулирования. Для фланцев проверяют стандарт, DN, PN, уплотнительную поверхность и строительную длину. Для разборки нужен запас места, особенно рядом с крышкой и управляющей обвязкой.
Материал корпуса выбирают вместе с материалами внутренних деталей и уплотнений. Водяная среда может различаться по температуре, составу и загрязнению. Общее название «нержавеющая сталь» или «чугун» недостаточно для подтверждения химической совместимости. В карточке и паспорте должны совпадать сведения о конкретном исполнении.
Не смешивайте давление корпуса с диапазоном настройки. Изделие с PN16 не обязано регулировать выход от нуля до 16 бар во всех режимах. У него может быть иной диапазон пилота, минимальный перепад и зависимость допустимых условий от температуры. Значение каждого параметра разобрано в статье о DN, PN и Kv.
Как сузить выбор
Начните с функции и режима: контролируемая точка, расход, входное давление, уставка, допустимые отклонения. Затем отметьте наличие питания, требования при отказе и возможности обслуживания. Только после этого сравнивайте подходящие конструкции. Для двух кандидатов полезно составить одинаковую таблицу подтверждённых параметров, оставляя неизвестное явно обозначенным.
Для узла с широким диапазоном расхода может потребоваться иное решение, чем для линии с почти постоянным потреблением. Для ответственного потребителя существенна возможность испытаний без недопустимого перерыва подачи. Для удалённой камеры важны доступность обслуживания и защита от замерзания. Эти условия зачастую влияют на выбор сильнее размера корпуса.

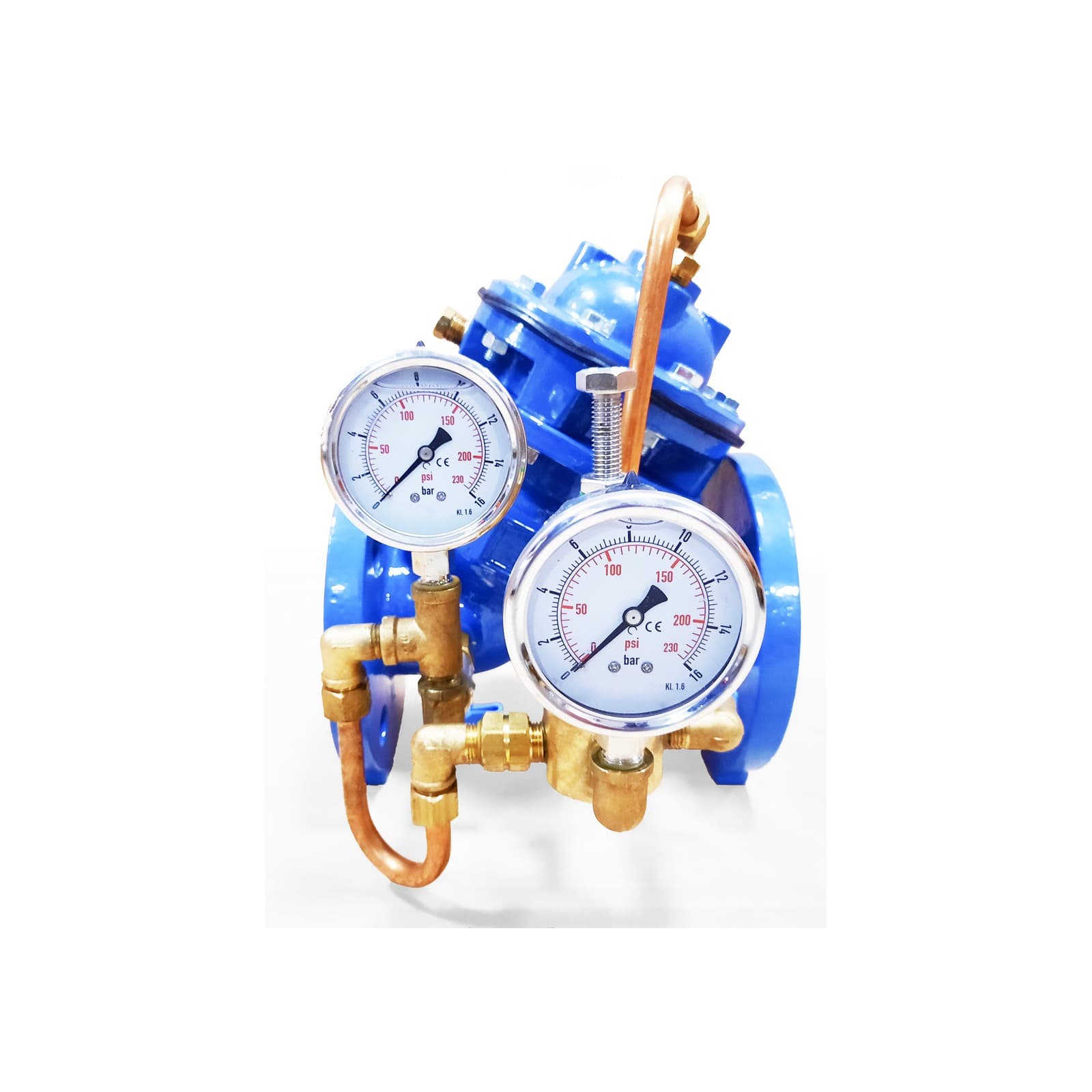

В категории регуляторов ГИДРОАРМ приведены конкретные водяные исполнения. Например, АРК-Д-101 Ду50 следует рассматривать по его карточке и документации, а не как представителя всех возможных типов. В карточке ниже можно проверить обозначение и параметры этого изделия.
Для согласования приложите к заявке на подбор режимы и ограничения. Если требуется нестандартное управление, укажите ожидаемые функции прямо: изменение задания, сигнализация положения, работа при потере питания. Поставщик сможет подтвердить нужную комплектацию либо обозначить, что опубликованная позиция её не обеспечивает.
