Регулятор «до себя» подбирают по режимам участка, на котором нужно сохранить давление, и по условиям отвода воды после клапана. Одного диаметра трубы недостаточно. Для проходной установки важен отбор в следующую ветвь, для сбросной — расход, который должен уйти из защищаемого участка. В обоих случаях проверяют входное давление, уставку, противодавление и допустимую рабочую область конкретного исполнения.
Начните с короткого описания задачи без названия модели. Например: «сохранить подпор в питающей магистрали при открытии второстепенной ветви» или «отводить избыточный расход в резервуар при росте давления». Эти задачи могут требовать похожей функции управления, но различаются расчётным расходом, выходными условиями и последствиями закрытия.
Сначала выберите контролируемый участок
На схеме отметьте направление потока через клапан и место, где требуется поддерживать давление. Для функции «до себя» это участок перед клапаном. Затем нанесите насосы, работающие параллельно ветви, высотные отметки и точку, куда поступает вода после регулятора. Если точка отбора импульса удалена от корпуса, её положение тоже должно быть обозначено.
Для последовательного подключения полезно задать приоритет потребителей. Регулятор сможет ограничивать расход в расположенную после него ветвь, когда перед ним не хватает давления. Поэтому необходимо понять, допустимо ли уменьшение подачи этой ветви. Если оба участка должны получать гарантированный расход при любых условиях, одного подпорного клапана для решения задачи недостаточно: проверяют источник и общую схему распределения.
При сбросе важен принимающий участок. Запись «в дренаж» ещё не определяет условия: требуются допустимый расход, давление в отводе, возможность затопления и порядок эксплуатации. Сбросная линия не должна рассматриваться как бесконечно вместительный приёмник. Если она создаёт заметное противодавление, клапан при той же уставке пропустит другой расход.
Соберите режимы вместо одного среднего значения
Опросный лист должен содержать несколько согласованных наборов данных. Для каждого укажите, какие насосы включены, сколько воды потребляют основные ветви, какой расход проходит через регулятор, каковы давление перед ним и давление в принимающей линии. Максимумы разных параметров нельзя механически объединять, если в реальной системе они никогда не возникают одновременно.
Минимальный расход нужен для оценки устойчивости регулирования. Максимальный — для проверки пропускной способности и потерь. Обычный рабочий режим показывает, где клапан проведёт большую часть срока службы. Отдельно рассматривают закрытие потребителей, переключение насосов и предусмотренные проектом аварийные состояния. Проверка установившихся режимов не заменяет расчёт переходного процесса при остановке насоса.
Например, насос подаёт воду в общий коллектор, а клапан на ответвлении возвращает часть потока в резервуар. Для такого клапана расчётным будет расход по ответвлению, а не вся подача насоса. Если в другом состоянии основные потребители закрываются, расход через ответвление может существенно вырасти. Одна запись «расход насоса» не описывает оба состояния и способна привести к неверному подбору.
Как связаны расход, перепад и Kv
Коэффициент Kv позволяет предварительно связать расход воды и потери давления. Для воды с плотностью, близкой к 1000 кг/м³, в обычном однофазном режиме используют приближение Kv = Q / √Δp. Здесь Q выражают в м³/ч, а Δp — в барах. Подставлять литры в секунду или давление в паскалях в эту запись без пересчёта нельзя.
Возьмём учебный пример: через клапан требуется пропустить 18 м³/ч при доступном перепаде 0,9 бар. Расчёт даёт Kv около 19. Это число описывает необходимую проводимость в выбранной точке. Оно не является готовой рекомендацией по диаметру или артикулу. Нужно проверить характеристику конкретного изделия, положение в регулируемом диапазоне, минимальный перепад для работы пилота и остальные режимы.
Если давление в принимающей линии повышается, доступный перепад уменьшается. При прежнем расходе требуемый Kv возрастает. Поэтому значение после клапана нельзя считать несущественным только потому, что регулятор называется «до себя». Для предварительной проверки можно использовать расчётный инструмент Kv, а обозначения и единицы сверить в материале о DN, PN и Kv.
Почему нельзя выбирать только по PN и DN
DN нужен для проверки присоединения и геометрии, PN — для определения номинального класса давления. Они не задают диапазон настройки и не описывают допустимое сочетание расхода с перепадом. Два клапана одного DN могут иметь разные гидравлические характеристики, управляющие схемы и ограничения.
Увеличение диаметра с запасом тоже не всегда полезно. При малом расходе крупный клапан может работать рядом с закрытым положением, где требуется проверить устойчивость конкретной конструкции. Выбор меньшего размера ради экономии способен увеличить потери в пиковом режиме. Решение принимают по рабочей области, а не по общему правилу «чем больше, тем надёжнее».
Максимально возможное давление необходимо сопоставить с допустимыми условиями корпуса, фланцев, трубок и управляющих элементов. Температура и материал влияют на применимость исполнения. Надпись на корпусе не заменяет паспорт всей собранной системы, особенно если обвязка, уплотнения или пилот были изменены.
Проверка большого перепада и качества воды
При высоком входном давлении и низком давлении отвода может возникнуть кавитация. В таком режиме простой расчёт Kv не описывает весь процесс. Нужны рекомендации изготовителя по допустимой области, а иногда другое исполнение или иная схема снижения давления. Обсуждение риска следует проводить до закупки, а не после появления шума и повреждений.
Для управляющего контура важны не только крупные включения, но и загрязнения, способные перекрыть малое сечение. В исходных данных указывают тип воды, температуру и известные примеси. Требования к фильтрации берут из документации конкретной модели. Обещание «мембранный клапан работает при любой воде» не позволяет определить ни обслуживание, ни пригодность материалов.
Монтажное место проверяют на доступ к крышке, пилоту, фильтру и соединениям. Возможность отключить участок и безопасно снять давление влияет на реальную ремонтопригодность. Эти условия не улучшают гидравлический расчёт, но могут сделать выбранное оборудование неудобным или непригодным для эксплуатации на данном объекте.
Что передать поставщику
Подготовьте схему и таблицу режимов, укажите требуемую функцию, диапазон уставки, DN и стандарт присоединения, температуру, среду, давление до и после, расход через клапан и ограничения по размещению. Добавьте требования к документации и результатам приёмочных испытаний. Если часть параметров неизвестна, обозначьте её как неизвестную, а не заменяйте предположением.
Попросите подтвердить выбранное исполнение по этим данным, включая граничные режимы. В ответе должны совпадать обозначение изделия, функция пилота и комплект поставки. Для замены существующей арматуры дополнительно сравнивают строительную длину, фланцы, расположение обвязки и возможность обслуживания.

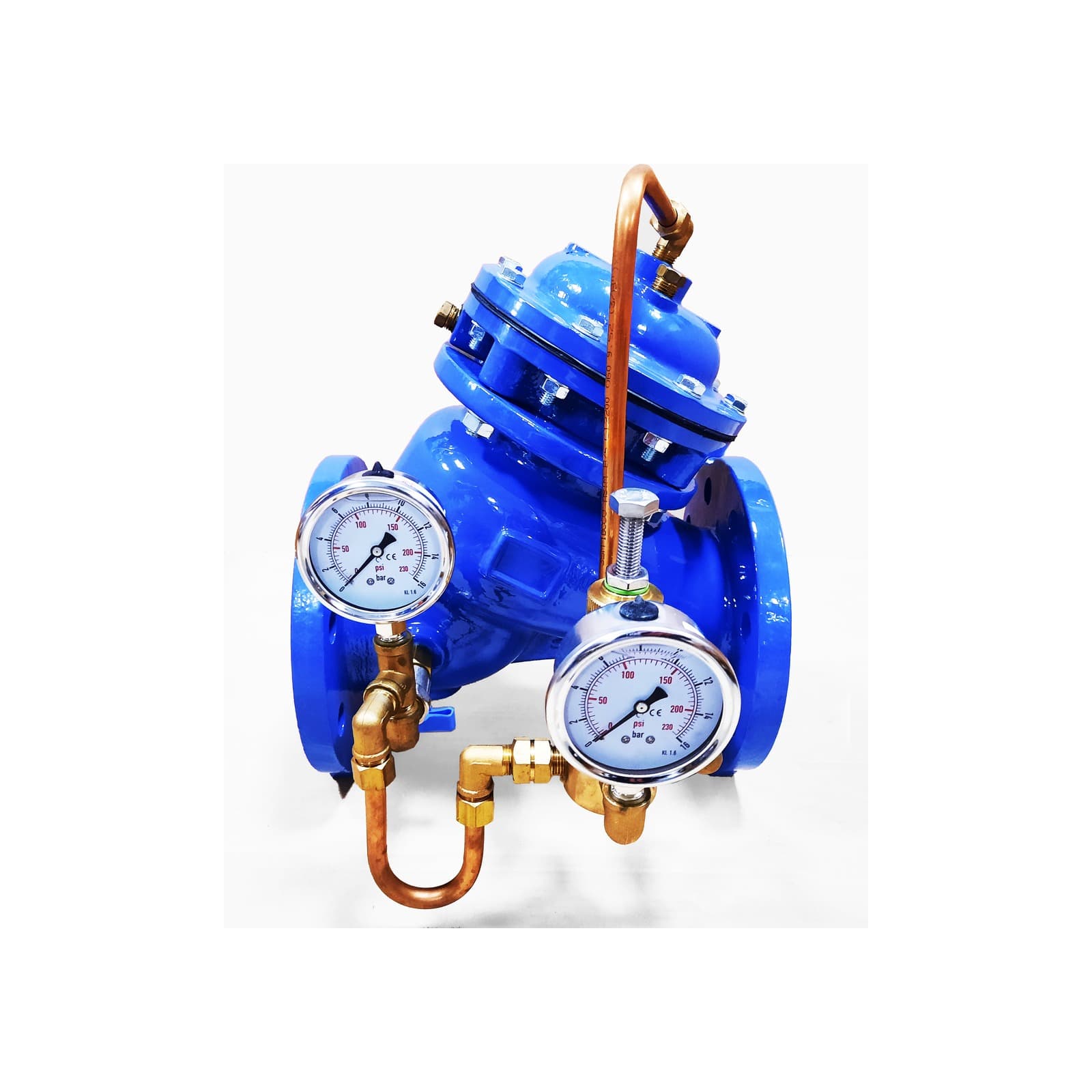

В каталоге ГИДРОАРМ представлены опубликованные водяные регуляторы «после себя». Например, АРК-Д-101 Ду80 относится именно к этой функции. Карточка ниже помогает сравнить состав параметров, но не подтверждает её пригодность для задачи поддержания подпора.
Для задачи «до себя» направьте исходные данные через форму подбора и получите подтверждение подходящей комплектации. Не следует заказывать похожую по названию позицию, рассчитывая изменить функцию на объекте перестановкой импульсной трубки.
