Регулятор «до себя» применяют, когда нужно сохранить давление на участке перед клапаном. При недостаточном подпоре он уменьшает проход, ограничивая отбор в следующую часть сети. При росте давления открывается сильнее. Такой узел полезен для распределения ограниченной подачи между ветвями или для отвода избытка по предусмотренному пути. Его задача должна быть описана на схеме: какой участок имеет приоритет и куда направляется вода.
Подпорный регулятор может ограничивать питание ветви после клапана ради сохранения давления перед собой. Поэтому прежде всего оценивают последствия для потребителей этой ветви. Если им тоже требуется гарантированное давление и расход, одного требования «сохранить подпор» недостаточно: необходимо проверить ресурс источника и всю схему распределения.
Приоритетная и второстепенная ветви
Представим источник, питающий основной технологический участок и дополнительную линию. При одновременном большом потреблении давление падает. Регулятор «до себя» в дополнительной линии может уменьшать её отбор, когда давление общего участка приближается к заданному минимуму. Это способ задать гидравлический приоритет, а не увеличить производительность источника.
В расчёте нужно определить, допустим ли такой режим для второстепенного потребителя. Может ли он временно сократить расход, остановиться или получать воду из накопительной ёмкости? Если нет, проблема находится в балансе подачи и потребления. Попытка решить её одной уставкой приведёт к постоянному недоснабжению одной из ветвей.
Для проверки записывают расходы обеих ветвей и давление в приоритетной точке. При длинном общем трубопроводе точка отбора импульса может не совпадать с местом присоединения корпуса; её задаёт схема. Самовольный перенос импульсной линии меняет объект регулирования и способен нарушить устойчивость работы.
Передача воды между зонами
Подпорный клапан бывает нужен на связи между участками, когда передача расхода не должна чрезмерно снижать давление в питающей зоне. При достаточном напоре связь пропускает воду, при его снижении ограничивает отбор. Для такой задачи особенно важны остальные связи между зонами: открытая перемычка в другом месте может обходить регулируемый путь.
Определите давление в принимающей зоне при разных режимах. Оно влияет на доступный перепад и расход через клапан. Если противодавление повышается, даже полностью открытый проход может не передать нужное количество воды. Уставка на стороне подачи не отменяет ограничения принимающей линии.
Направление возможного обратного потока рассматривают отдельно. Функция поддержания давления перед клапаном сама по себе не равна функции обратного клапана. Если схема допускает смену направления, необходимы подтверждённые свойства конкретного исполнения и предусмотренная проектом защита. Название «до себя» относится к штатному направлению потока.
Перепуск к резервуару
На ответвлении регулятор может отводить часть воды в резервуар или другую принимающую систему. В этой схеме проверяют не только настройку, но и способность всего отвода принять расход. Ограничением могут оказаться труба, запорная арматура, высота подъёма или давление в ёмкости. Большой клапан не исправит недостаточное сечение сбросной линии.
Нужно учитывать допустимый уровень в резервуаре и условия выпуска воды. Если принимающая ёмкость заполнена, свободного пути для перепуска может уже не быть. Если выход находится ниже уровня воды, противодавление отличается от свободного слива. Эти условия должны присутствовать в исходной схеме, иначе расчёт расхода будет относиться к другому объекту.
Для линии с большим перепадом отдельно проверяют кавитацию и шум. Расчёт обычной проводимости не подтверждает допустимость длительного дросселирования между высоким давлением и низконапорным резервуаром. Основные признаки проблемы разобраны в материале о кавитации.
На насосной станции
В насосной системе подпорный регулятор рассматривают вместе с характеристикой насоса и схемой автоматики. Он влияет на сопротивление сети и тем самым на рабочую точку. Одновременная работа нескольких контуров, например частотного управления насосом и гидравлического клапана, требует согласования. Два регулятора, реагирующие на близкие изменения давления, могут мешать друг другу.
Нельзя объявлять любой перепуск через клапан универсальной защитой минимального расхода насоса. Для этого требуется подтвердить расход через насос во всех состояниях, допустимый нагрев воды, путь рециркуляции и требования изготовителя насоса. Одно давление в напорном коллекторе не измеряет расход непосредственно.
Остановка насоса также требует отдельного рассмотрения. Подпорный регулятор предназначен для своей функции управления давлением; способность ограничивать переходные волны нельзя выводить из неё автоматически. Нужно знать время изменения расхода, свойства трубопровода и работу обратной арматуры. Обычный установившийся режим не заменяет анализ гидроудара.
Что измерить перед изменением схемы
Полезны совместная запись давлений, расходов и событий насосной автоматики. Отметьте момент включения дополнительных потребителей, переключения насосов и положение важных перемычек. По отдельным показаниям, снятым в разное время, трудно понять, какое событие вызвало падение давления.
Для предварительного расчёта проводимости используйте калькулятор Kv, подставляя расход именно через регулируемую ветвь. При перепуске он может значительно отличаться от общей подачи станции. Результат сопоставляют с допустимой рабочей областью выбранной модели, включая малые расходы и минимальный перепад управления.

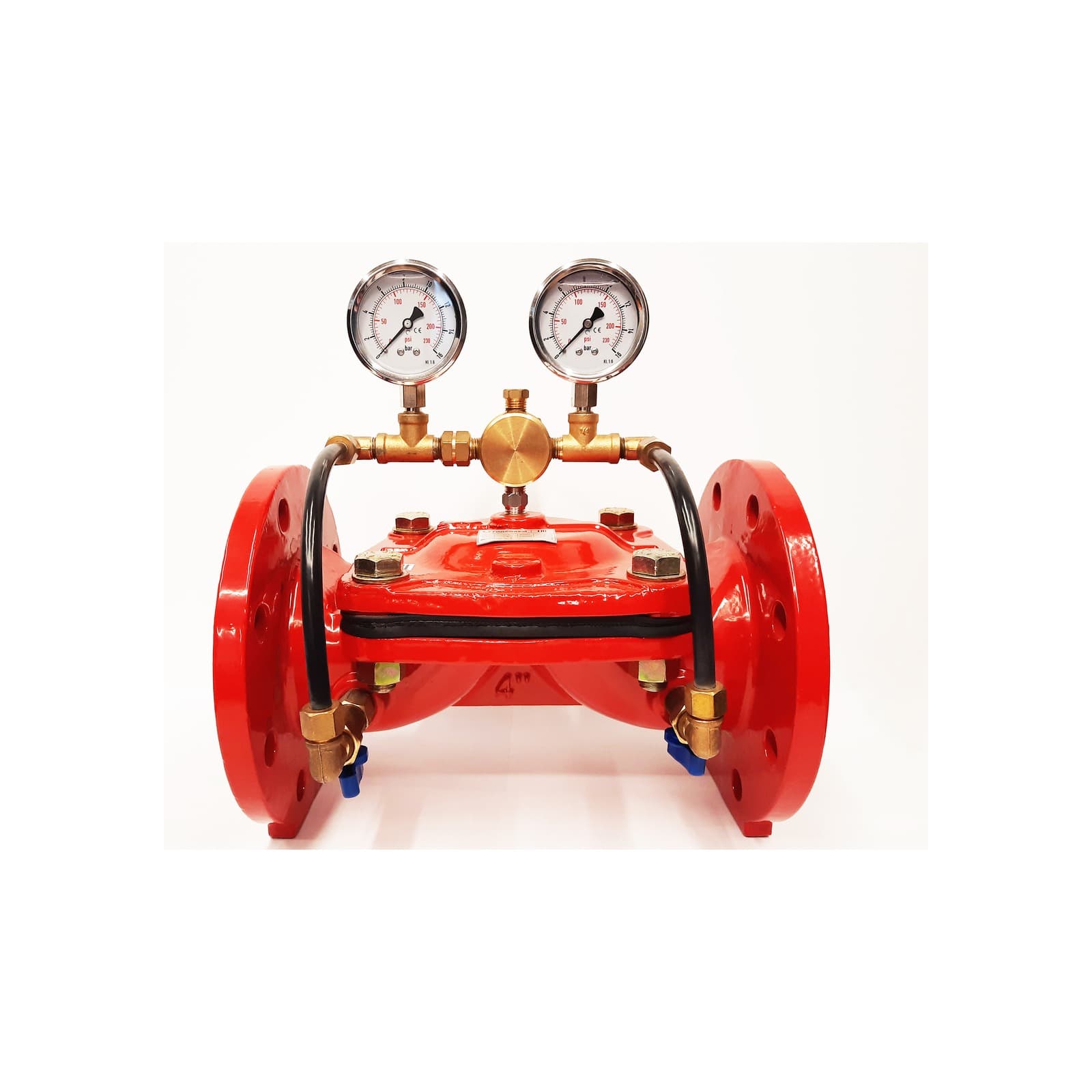

В опубликованном каталоге ГИДРОАРМ имеются регуляторы «после себя». Показанный ниже АРК-М-101 Ду100 приведён для сопоставления параметров и функций. Эта карточка не подтверждает поставку подпорного исполнения и не является рекомендацией поставить редуктор на регулируемое ответвление.
Для задачи «до себя» укажите режимы в заявке на технический подбор, а схему источника, приоритетных потребителей и принимающей линии отправьте на почту из раздела «Контакты». В ответе необходимо подтвердить именно нужную функцию, а затем диапазон, расход и комплектацию. Такая последовательность предотвращает распространённую ошибку: сначала приобрести похожий корпус, а уже на монтаже пытаться изменить его назначение.
