Разделение на зоны нужно, когда одна уставка не обеспечивает приемлемое давление во всех частях сети. Нижние участки могут получать избыточный напор, пока верхние испытывают его нехватку. Причины связаны с высотными отметками, потерями при расходе, расположением источников и переключениями. Регуляторы рассматривают как элементы общей схемы, а не как одинаковые устройства на каждом вводе.
Проектирование зоны начинается с её границ и требований потребителей. Нужно знать, откуда поступает вода, какие связи остаются открытыми и где контролируется давление. Если соседняя зона может подпитывать участок через неизвестную перемычку, настройка одного регулятора не определяет итоговый режим. Поэтому схема и измерения имеют приоритет перед выбором диаметра клапана.
Высота задаёт часть необходимого напора
В покоящейся воде давление изменяется с высотой по зависимости Δp = ρ × g × Δz. Для воды с плотностью около 1000 кг/м³ разность отметок 10 м соответствует примерно 0,98 бар. Это физическая оценка только высотной составляющей. При движении к ней добавляются потери в трубопроводе и арматуре, а потребителю нужен собственный остаточный напор.
Учебный пример: потребитель расположен на 30 м выше точки входа зоны. На подъём требуется около 2,94 бар ещё до учёта потерь и необходимого давления у потребителя. Эти числа не являются готовой уставкой. Они показывают, почему давление на нижнем вводе нельзя выбирать по одному требованию верхнего этажа без проверки всей схемы.
Для разветвлённой сети важен профиль трассы, а не только разность между началом и концом. Промежуточная высокая точка может ограничивать минимальное давление. Низкая точка, наоборот, может испытывать большее давление в статике. Их включают в расчёт и программу измерений.
Найдите критичные точки в разных режимах
При максимальном расходе увеличиваются гидравлические потери, поэтому неблагоприятной может стать удалённая ветвь. При малом расходе потери уменьшаются, и нижние участки получают большее давление. Отдельно рассматривают резервное питание, отключение части источников и предусмотренные специальные нагрузки. Одна контрольная точка не всегда ограничивает все режимы.
Для каждой группы потребителей устанавливают требуемый диапазон давления по проекту и характеристикам оборудования. Затем рассчитывают и измеряют условия в характерных точках. Не следует назначать универсальные «3 атмосферы» для любого здания или района. Назначение, отметки и нагрузка могут существенно различаться.
При сборе фактических данных синхронизируют архивы расхода и давления. Показание на вводе утром нельзя сравнивать с показанием верхней точки ночью как с одним режимом. В журнале отмечают состав работающих насосов, положение связей и заметные изменения потребления.
Определите границы и направления подачи
Для каждой зоны составляют перечень вводов, выходов, резервных связей и возможных перетоков. Указывают, в каких состояниях открыта каждая связь и кто управляет переключением. Две зоны с разными уставками не должны непредусмотренно объединяться обходной линией. Иначе один источник способен нарушить давление соседнего участка.
На питающей связи иногда требуется сохранить минимальный подпор перед клапаном. В другой точке нужно снизить давление для принимающей зоны. Это разные функции, которые могут сочетаться только по подтверждённой схеме. Их реакции разобраны в статье о регуляторах до себя и после себя.
Проверяют возможное обратное течение и необходимые средства защиты. Название регулятора давления не подтверждает функцию обратного клапана или предотвращения загрязнения. Состав узла выбирают по требованиям конкретной системы. Для резервного режима сохраняют те же смысловые ограничения, что и для основной подачи.
Согласуйте насосы и регуляторы
Если один насос создаёт напор для нескольких зон, снижение давления в одной ветви не обязательно позволяет уменьшить напор всей станции. Другим потребителям может быть нужен прежний уровень. Поэтому экономию энергии оценивают по системе и работе насосов, а не по величине перепада на одном редукторе.
При частотном управлении задают точку измерения и условия изменения напора. Уставки клапанов должны быть согласованы с этим алгоритмом. Иначе насос и регулятор могут одновременно реагировать на одно отклонение и создавать нежелательные колебания. Для нескольких насосов проверяют сочетания агрегатов и переключения.
При большом снижении давления рассматривают допустимость одной ступени, кавитацию и шум. Разделение перепада между ступенями может потребовать отдельного согласования динамики, а не только установки двух одинаковых клапанов подряд. Основные ограничения дросселирования описаны в статье о кавитации.
Подберите узел на границе зоны
Через регулятор проходит расход именно данной зоны, который может отличаться от общей подачи станции. Для него составляют минимальную, обычную и максимальную рабочие точки. Проверяют располагаемый напор, область регулирования и возможности обслуживания. Не стоит выбирать диаметр по принципу «как у магистрали», не оценив малый расход.
В калькуляторе Kv можно оценить требуемую проводимость в выбранной точке. Затем результат сопоставляют с характеристиками клапана и остальными режимами. Измерительные приборы и их расположение включают в узел заранее: без контроля входа, выхода и критичной точки нельзя подтвердить настройку зоны.

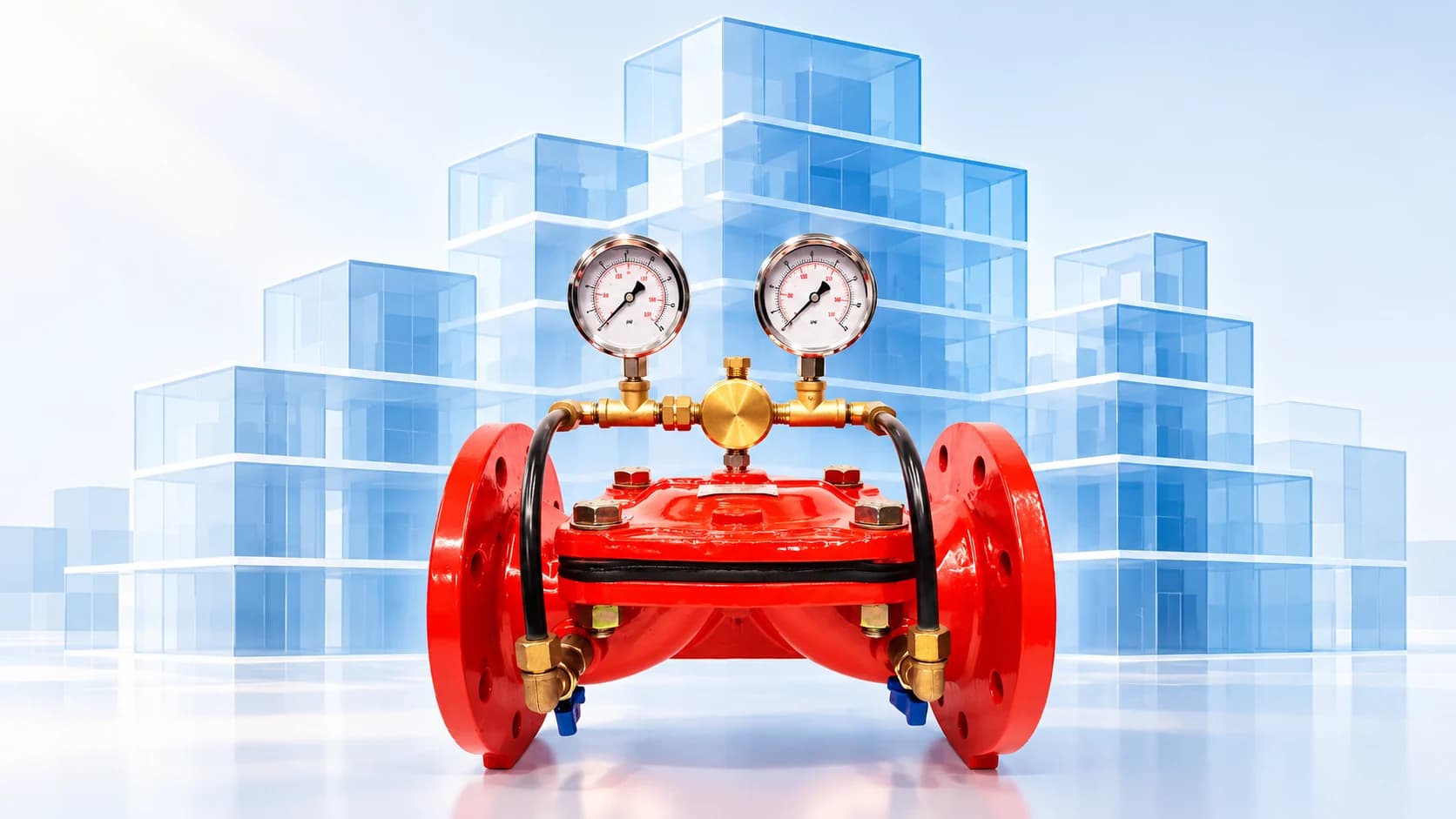

Для рассмотрения функции после себя в каталоге ГИДРОАРМ имеется АРК-М-101 Ду100 Ру16. Изображение ниже показывает оборудование для технического подбора, а не универсальный размер для любой зоны. Фактическое исполнение выбирают по расходам и давлениям.
Приёмка относится ко всей зоне
После настройки проверяют давление у регулятора и в ограничивающих точках при согласованных нагрузках. Отдельно подтверждают переход на резерв, если он предусмотрен. Сохраняют фактические положения связей и уставки. Полезно заранее определить, какие изменения сети требуют повторной оценки: новый крупный потребитель, перенос точки измерения или изменение насосного состава.
Результат оформляют схемой зон и таблицей проверенных режимов. Неисследованные состояния перечисляют отдельно. Для подготовки решения в форме подбора укажите границы зон, требования потребителей и данные источников. Высотный профиль и схему направьте на электронную почту из раздела «Контакты». Тогда регулятор становится частью проверяемой системы водоснабжения, а его уставка имеет понятное расчётное основание.
