Защиту от гидроудара выбирают по переходному процессу в системе. Универсального клапана, одинаково подходящего к любому насосу и трубопроводу, нет. Опасное повышение давления, глубокое снижение и повторное соединение разделившихся потоков могут требовать разных мер. До выбора оборудования нужно определить сценарий и допустимые условия для всех существенных элементов сети.
Исходной причиной бывает аварийная остановка насоса, быстрое закрытие арматуры или переключение подачи. Не каждое колебание давления является одним и тем же гидроударом. Поэтому предложение защиты должно быть связано с конкретным событием и расчётом. Список названий оборудования без этой связи не доказывает пригодность системы.
Начните с перечня сценариев
Разделите штатные операции и отказы. Плавный останов по команде и внезапная потеря питания могут иметь разную динамику. Для станции с несколькими насосами проверяют отдельные сочетания агрегатов. Уровни в резервуарах, расход перед событием и положение арматуры задают начальные условия переходного процесса.
Соберите профиль трассы, материал и размеры труб, характеристики насосов и обратных клапанов. Нужны сведения о существующих ёмкостях, воздушной арматуре, регулирующих узлах и резервных связях. Пробелы отмечают в исходных данных. Подбор по длине трубы без профиля и данных насосной станции может пропустить определяющий режим.
Для каждого сценария проверяют максимальное и минимальное давления вдоль сети. Одна цифра у насоса недостаточна. Высокая точка может испытывать снижение давления, пока возле станции наблюдается допустимый положительный пик. Защита должна учитывать обе границы, а также нагрузки на оборудование и опоры.
Управление насосом и скоростью арматуры
Изменение времени штатного пуска, останова и закрытия клапанов способно ограничить переходные нагрузки. Однако такая мера зависит от доступного управления. Если после пропадания питания заданный плавный останов не выполняется, его нельзя считать единственной защитой от этого события. Проверяют фактическое поведение привода и агрегата при отказе.
Время закрытия назначают по расчёту и конструкции, а не по общему совету «закрывать как можно медленнее». Важна форма изменения расхода, особенно на заключительной части хода. Для обратного клапана оценивают динамику затвора и условия возможного обратного течения. Его пригодность не определяется только номинальным диаметром и малым сопротивлением в открытом состоянии.
Алгоритмы нескольких устройств согласуют. Если насос, регулирующий клапан и защитный отвод меняют состояние одновременно, эффект нельзя надёжно оценить как сумму независимых улучшений. Проверяют совместный переходный процесс, включая восстановление после срабатывания.
Защитная ёмкость и газовый объём
Ёмкость с предусмотренным сжимаемым газовым объёмом может обмениваться водой с системой и изменять её реакцию на переход. Для выбора нужны объём, рабочие давления, параметры газовой части, присоединение и условия обслуживания. Название «гидроаккумулятор» без этих данных не определяет защитные свойства на конкретной линии.
Проверяют режимы заполнения и опорожнения, доступность газового объёма и влияние сопротивления соединения. Необходимо понимать, как контролируется готовность устройства со временем. Состояние мембраны или запаса газа может влиять на работу, поэтому отсутствие внешней течи не является полной проверкой.
Ёмкость оценивают как часть модели сети. Недостаточный объём или неподходящее присоединение могут не дать ожидаемого эффекта, а изменение положения устройства — изменить результат. Нельзя переносить объём с другого объекта только по похожей мощности насоса.
Сбросные и опережающие клапаны
Сбросной клапан реагирует на предусмотренное повышение давления и отводит воду. Опережающая схема может начинать открытие по раннему снижению давления после остановки насоса, подготавливая путь для возвращающейся волны. Эти функции различают при выборе и приёмке. Не всякий клапан поддержания давления способен выполнить такую последовательность.
В расчёт входит весь отвод: сопротивление трубы, противодавление, положение выпуска и способность принимающей системы вместить расход. Проверяют безопасный путь воды и последствия срабатывания. Слишком малый отвод ограничит защиту, а неоправданно длительный сброс может нарушить восстановление системы. Завершение срабатывания также является расчётным режимом.
Уставки и скорость закрытия определяются для конкретной схемы и комплектации. Числа из инструкции другого исполнения не служат готовым проектом. Для действующего узла сохраняют исходные настройки и основания их назначения. Произвольная подстройка после единичного шума может ухудшить другую часть процесса.
Воздушная арматура и геометрия сети
В определённых схемах предусматривают впуск воздуха при снижении давления и его управляемое удаление. Подбор такой арматуры должен учитывать её реальные характеристики и условия сети. Сам по себе большой воздушный проход не гарантирует благоприятного последующего заполнения. Необходимо проверить весь цикл и исключить новые нежелательные переходы.
Изменение диаметра и трассы также влияет на скорости и распространение волн. Эти решения удобнее рассматривать на проектном этапе. Для существующей сети оценивают реалистичность переделки, а не обещают устранить любой процесс заменой одного участка трубы. Измеренные повреждения и история отказов помогают выбрать сценарии, но не заменяют расчёт.
Постоянный шум при дросселировании нужно отличать от переходного гидроудара. Если основная причина связана с кавитацией в регуляторе, требуется проверка его рабочей области. Установка противоударного устройства не делает недопустимый постоянный перепад приемлемым.
Как принять комплекс защиты
В проектном результате должны быть исходные данные, сценарии, расчётные ограничения и точный состав оборудования. Программа испытаний подтверждает согласованные функции без неподготовленного создания опасной аварии. Проверяют регистрацию давления, реакцию защиты и возврат в нормальную работу. Непроверенные состояния перечисляют явно.
В эксплуатации нужны признаки готовности: состояние фильтров и импульсных линий, положение изолирующей арматуры, параметры защитной ёмкости при её наличии. После изменений насосов, трассы или режимов оценивают необходимость пересчёта. Старый положительный результат относится к прежней конфигурации и не действует автоматически на расширенную сеть.

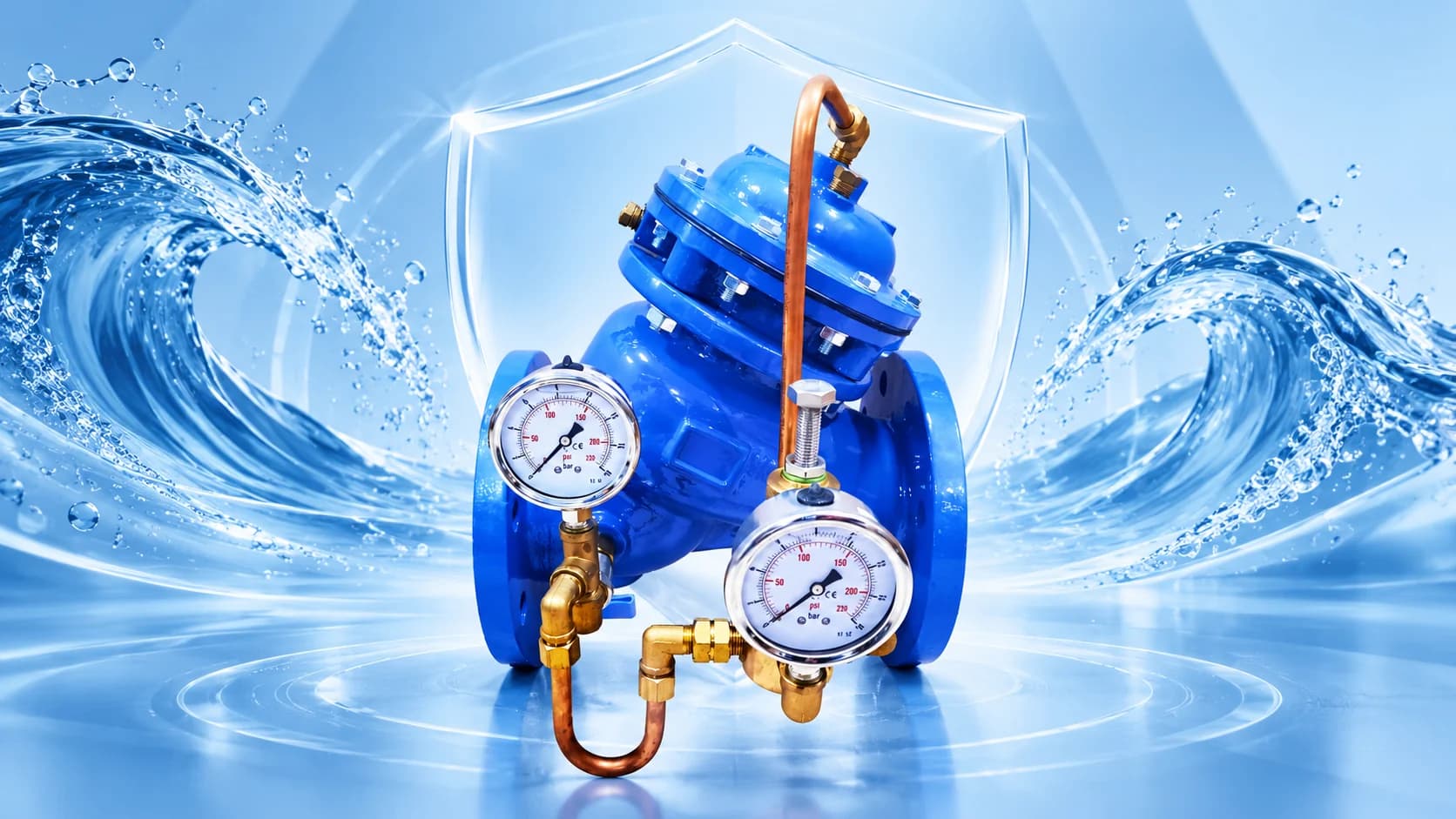

В каталоге ГИДРОАРМ представлены изделия для регулирования рабочего давления. Показанный ниже АРК-Д-101 Ду80 относится к этой задаче и не заявляется готовой противоударной защитой. Подтверждение специального исполнения и комплекса мер требуется отдельно.
В форме обращения опишите события и рабочие режимы. Схему и профиль трассы отправьте по электронной почте из раздела «Контакты». Практический итог подбора — не обещание отсутствия любых волн, а подтверждение того, что выбранные меры удерживают переходные давления в согласованных допустимых пределах для проверенных сценариев.
