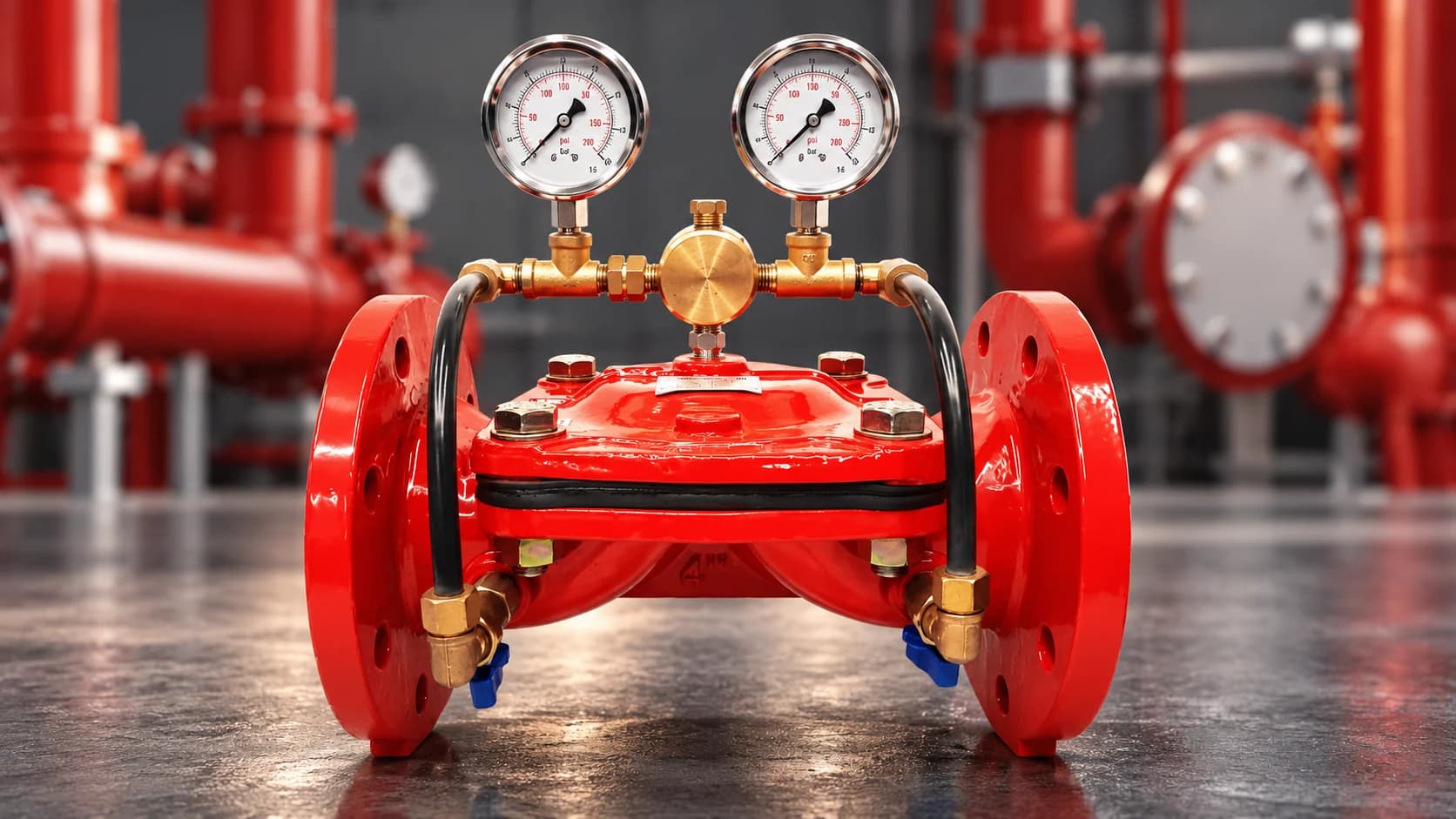

Замена регулятора в пожарном водопроводе начинается с проверки проекта и установленного исполнения. Одного обозначения RAF 60 недостаточно, чтобы выбрать взаимозаменяемое изделие. Под близкими названиями встречаются разные размеры, пилоты, обвязка и области применения. Совпадение функции «после себя» означает лишь общий принцип регулирования; оно ещё не подтверждает требуемый расход, монтажную совместимость и допустимость применения на объекте.
Правильный результат подбора — конкретная согласованная позиция с документами и проверкой режимов системы. Таблица «старый бренд — новый бренд» без условий такой результат не даёт. Если исходный проект или паспорт потерян, пробел нужно восстановить до заказа. Фотографии корпуса помогают идентифицировать оборудование, но не описывают все требования пожарного водоснабжения.
Установите, что именно стоит на объекте
Снимите сведения со шильдика: изготовитель, полное обозначение, DN, PN и другие имеющиеся идентификаторы. Зафиксируйте модель пилота и схему подключения трубок. Сохраните фотографии узла в целом, направления потока, присоединений и доступного места. Для замены нужны фактические размеры, особенно если существующие трубы нельзя сдвинуть.
Сопоставьте эти сведения с проектом и исполнительной документацией. Узел мог измениться при ремонте: пилот, диапазон пружины или обвязка иногда отличаются от первоначального решения. Различие необходимо исследовать, а не автоматически считать правильной текущую конфигурацию. Для технического согласования важны и проектная задача, и фактическое состояние.
В документации производителя Raphael семейство RAF 60/62 WW описано как гидравлическое регулирование выходного давления с двухходовым пилотом. При этом каталог WW относится к водоснабжению и орошению. Само упоминание той же серии не подтверждает пожарное назначение любого экземпляра. Область применения проверяют по документам конкретной комплектации.
Сравните требуемые режимы
Запишите давление перед узлом при работе основных и резервных насосов, требуемое давление после него и расчётные расходы. Отдельно рассматривают дежурное состояние, начало водоразбора и режимы, предусмотренные проектной программой испытаний. Рабочая точка при максимальном расходе не описывает поведение почти закрытого узла.
Уточните допустимый перепад и минимальные условия для работы пилота. Проверяют доступный напор в наиболее неблагоприятном состоянии источника и максимальное давление при малом потреблении. Если выбранный клапан имеет меньшую проводимость, потери могут сделать требуемый расход недостижимым. Завышенный типоразмер, в свою очередь, требует проверки регулирования на нижней границе.
Потребуются сведения о поведении при прекращении расхода. Класс герметичности, постоянный проток и стабильность уставки — разные характеристики. Нельзя обещать герметичное отсечение по одному слову «мембранный». Если для конкретного изделия заявлено условие постоянного протока, его нужно сопоставить с реальным дежурным режимом системы и получить техническое решение.
Что показывает карточка ГИДРОАРМ

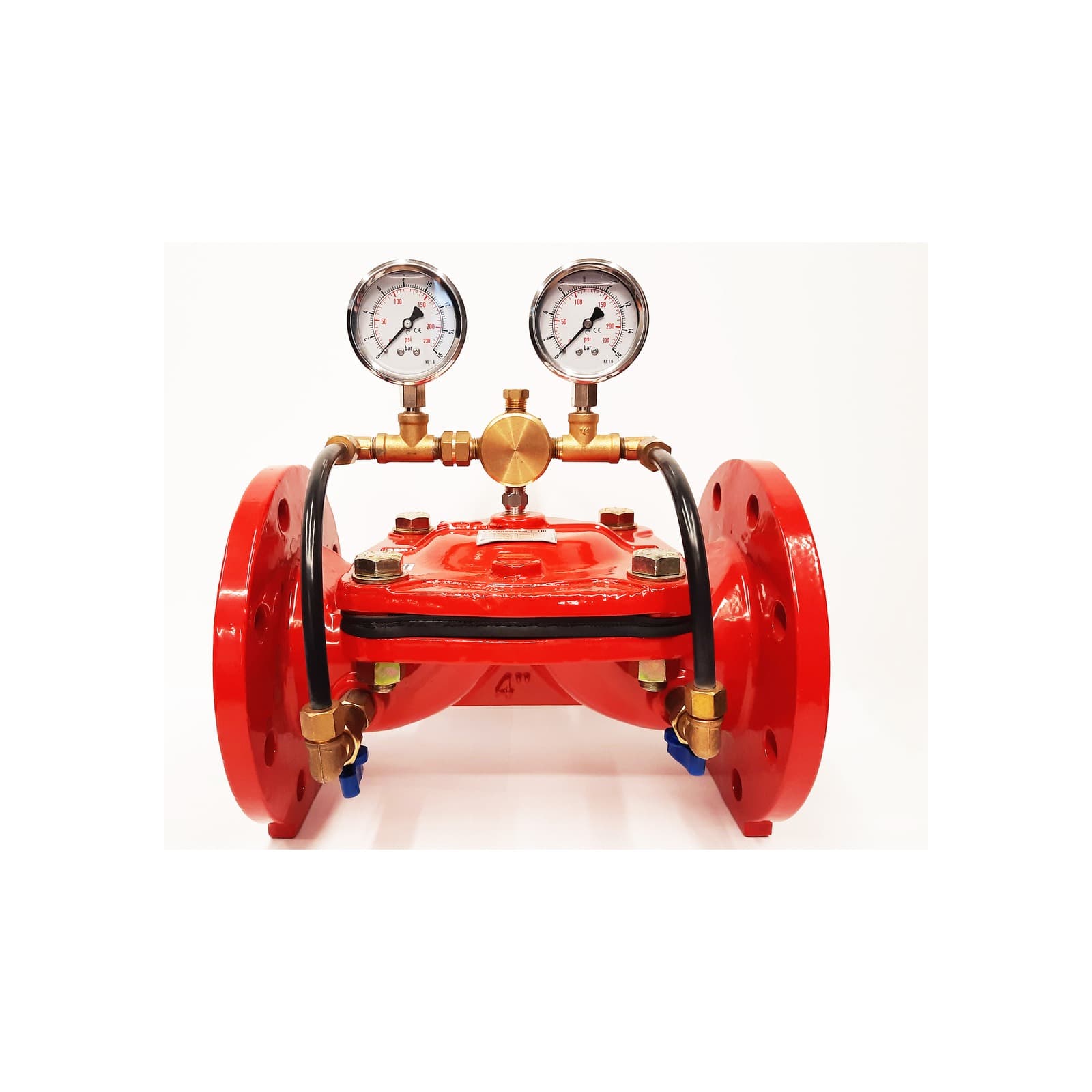

В категории клапанов для пожаротушения опубликован АРК-М-РАФ-101-60 Ду100 Ру16, артикул 3011001602. Карточка указывает функцию «после себя», фланцевое присоединение и двухходовой пилот. Это исходные сведения для запроса конкретной позиции, а не готовое заключение о замене любого RAF 60.
В описании этой позиции отдельно указана необходимость постоянного протока для стабильного поддержания давления. Такое ограничение нельзя пропускать при сравнении с объектом. В комплекте заявлены паспорт с инструкцией и декларация соответствия; сам перечень комплекта ещё не подтверждает наличие всех документов, требуемых для конкретного проекта. Их состав и применимость проверяют до согласования.
Не переносите расход, температурный предел или материалы с соседнего типоразмера. Если карточка и присланный документ расходятся, запросите уточнение с указанием артикула и редакции документа. У технического согласования должен быть один определённый предмет: точное изделие с конкретным пилотом и комплектом поставки.
Монтажная совместимость
Сверяют строительную длину, стандарт фланцев, расположение отверстий и уплотнительные поверхности. Одинаковые DN и PN не исчерпывают эту проверку. Нужно также оценить габариты обвязки, доступ к настройке и возможность снятия крышки. Регулятор, помещающийся между фланцами, может оказаться необслуживаемым из-за стены или соседней трубы.
Изменение длины узла, опор или расположения приборов учитывают в согласованном решении. Нельзя стягивать несовпадающие трубы болтами корпуса или считать дополнительную механическую нагрузку допустимой без проверки. Направление потока и монтажное положение берут из документации выбранного исполнения.
Комплект ответных фланцев, крепежа, прокладок и приборов уточняют отдельно. Фотография товара показывает внешний вид, но не всегда весь состав поставки. При закупке полезна таблица с графами «требуется», «включено», «поставляется отдельно» и «подтверждение». Она предотвращает выяснение недостающих деталей после остановки системы.
Согласование, испытания и возврат в работу
Работы на действующей пожарной системе проводят по установленному для объекта порядку с ответственными специалистами. Сначала определяют допустимость вывода узла из работы и необходимые меры на этот период. Универсальная интернет-инструкция не может задать эти условия для неизвестного здания. Статья помогает подготовить данные, но не разрешает самостоятельное отключение защиты.
После монтажа проверяют комплектность, направление потока, отсутствие утечек и работу управления по инструкции. Настройка и испытания выполняются по согласованной программе, охватывающей требуемые режимы. В протоколе должны быть фактические давления и расходы, состояние насосов и выявленные отклонения. Одно показание манометра без расхода не доказывает работоспособность системы.
Завершённая замена включает актуальные исполнительные документы и сведения для эксплуатации: установленное обозначение, уставку, комплект обвязки и порядок обслуживания. В запросе подбора укажите проектную строку и режимы. Паспорт старого изделия и фотографии отправьте по электронной почте из раздела «Контакты». Если часть документов отсутствует, обозначьте это прямо. Тогда проверка начнётся с восстановления требований, а не с неподтверждённого обещания полной взаимозаменяемости.
